SRSide Roller Chain
ANSI｜Single Pitch｜Attachment

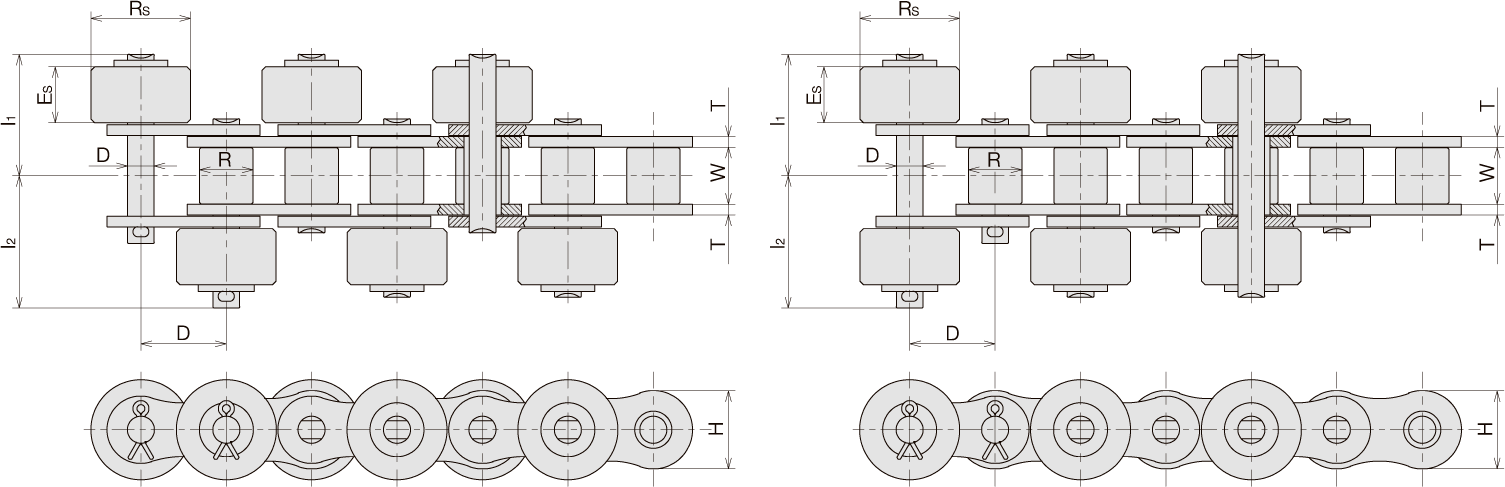

“SR”タイプは標準ローラーチエンのピンを延長し、回転するローラーを装着した搬送用に適したローラーチエンです。サイドローラーは千鳥形または平行形で、指定された間隔で取付けることができ、直接搬送物を載せることが可能です。
ローラーの材質はスチールローラーまたはプラローラーの2種類があります。
| SY Chain No. | Dimensions - mm | Average Chain Weight |
|||||||||||
| Pitch | Roller | Pin | Plate | Side Roller | |||||||||
| Width | Dia. | Dia. | Length | Height | Thick. | Dia. | Width | Pin-Length | |||||
| P | W | R | D | L1 | L2 | H | T | RS | ES | I1 | I2 | kg/m | |
| SY 40-1 SR | 12.70 | 7.95 | 7.92 | 3.96 | 8.3 | 9.4 | 11.7 | 1.5 | 15.88 | 7.6 | 17.3 | 19.1 | 0.86 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY 50-1 SR | 15.88 | 9.53 | 10.16 | 5.08 | 10.2 | 11.8 | 14.6 | 2.0 | 19.05 | 9.2 | 21.4 | 23.1 | 1.40 |
| SY 60-1 SR | 19.05 | 12.70 | 11.91 | 5.95 | 12.8 | 14.1 | 17.5 | 2.4 | 22.23 | 12.5 | 27.9 | 30.0 | 1.93 |
| SY 80-1 SR | 25.40 | 15.88 | 15.88 | 7.93 | 16.4 | 19.1 | 23.4 | 3.2 | 28.58 | 15.6 | 34.8 | 37.8 | 3.30 |
| SY 100-1 SR | 31.75 | 19.05 | 19.05 | 9.53 | 19.7 | 23.3 | 29.3 | 4.0 | 39.67 | 18.5 | 41.9 | 45.5 | 3.57 |
プラスチックタイプのローラーも製作可能です。
