SRSide Roller Chain
ANSI｜Double Pitch｜Attachment

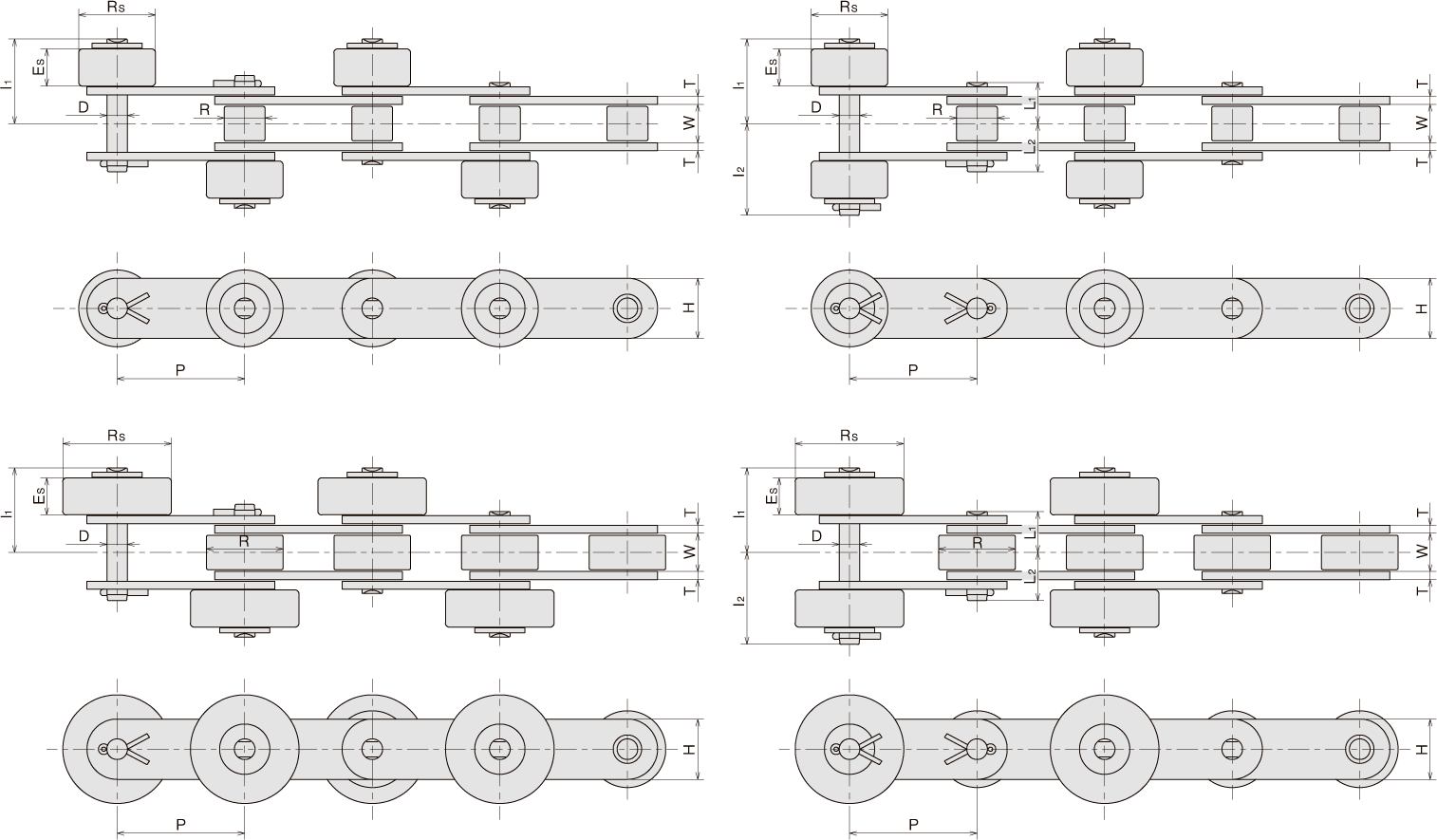

“SR”タイプは標準ダブルピッチローラーチエンのピンを延長し、ローラーを装着した搬送用に適したローラーチエンです。サイドローラーは千鳥形または平行形で、指定された間隔で取付けることができ、直接搬送物を載せることが可能です。ローラーの材質はスチールローラーまたはプラローラーの2種類があります。
| SY Chain No. | Dimension - mm | Average Chain Weight |
||||||||||||
| Pitch | Roller | Pin | Plate | Side Roller | ||||||||||
| Width | Roller | Dia. | Dia. | Length | Height | Thickness | Dia. | Width | Pin-Length | |||||
| P | W | Type | R | D | L1 | L2 | H | T | RS | ES | I1 | I2 | kg/m | |
| SY C2040 SR | 25.40 | 7.95 | S | 7.92 | 3.96 | 8.3 | 10.0 | 11.4 | 1.5 | 15.88 | 7.6 | 17.3 | 19.1 | 0.61 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY C2042 SR | R | 15.88 | 23.00 | 1.20 | ||||||||||
| SY C2050 SR | 31.75 | 9.53 | S | 10.16 | 5.08 | 10.2 | 12.0 | 15.0 | 2.0 | 19.05 | 9.2 | 21.4 | 23.1 | 1.01 |
| SY C2052 SR | R | 19.05 | 27.00 | 1.65 | ||||||||||
| SY C2060H SR | 38.10 | 12.70 | S | 11.91 | 5.95 | 14.4 | 16.6 | 17.0 | 3.2 | 22.23 | 12.5 | 29.5 | 31.6 | 1.65 |
| SY C2062H SR | R | 22.23 | 30.00 | 2.60 | ||||||||||
| SY C2080H SR | 50.80 | 15.88 | S | 15.88 | 7.93 | 17.8 | 21.0 | 22.6 | 4.0 | 28.58 | 15.6 | 36.5 | 39.5 | 2.74 |
| SY C2100H SR | 63.50 | 19.05 | R | 19.05 | 9.53 | 21.2 | 24.8 | 28.6 | 4.8 | 39.67 | 18.5 | 43.4 | 47.0 | 4.15 |
Roller Type "S"は、標準タイプのローラーです。Roller Type "R"は、キャリアータイプのローラーです。Roller Type "R"は、プラスチックタイプのローラーも製作可能です。
