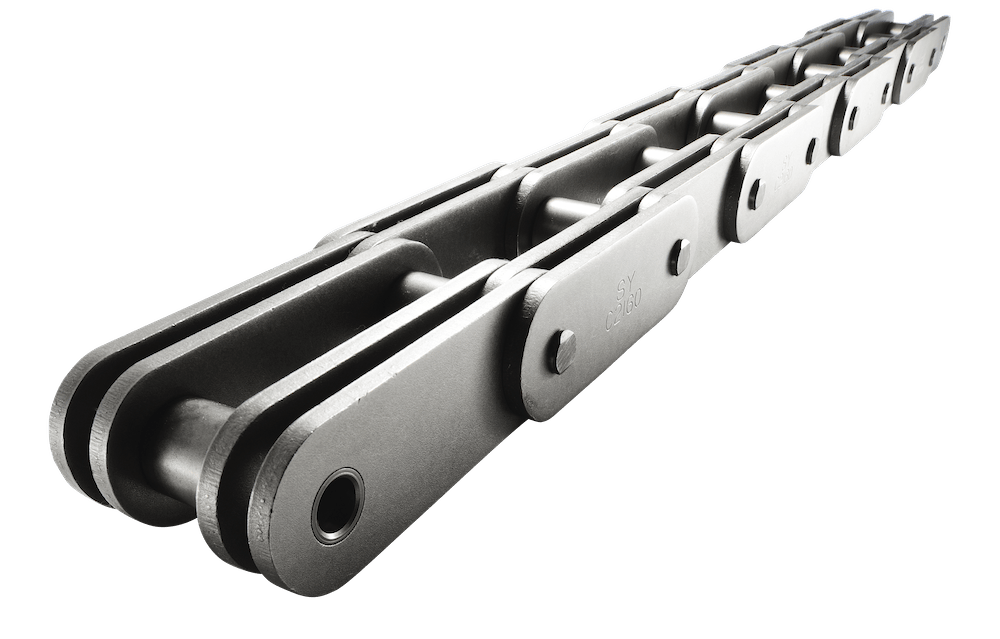

DCDouble Capacity Roller Chain
ANSI｜Double Pitch｜Heavy Duty
“DC” タイプは標準ダブルピッチローラーチエンより、プレート枚数を2倍にする事で、1列チエンでありながら、2列チエンに近い破断強度を実現させています。
“DC” タイプと “TC” タイプのローラーチエンは、標準歯型のスプロケットが使用できます。チエン速度は50m/min以下が理想的です。
| SY Chain No. | Dimension - mm | Average Tensile Strength |
Average Chain Weight |
|||||||||
| Pitch | Roller | Pin | Plate | |||||||||
| Width | Dia. | Dia. | Length | Height | Thickness | |||||||
| P | W | R | D | LR | LC | L1 | L2 | H | T | KN | kg/m | |
| SY C2040 DC | 25.40 | 7.95 | 7.92 | 3.96 | 23.0 | 24.7 | 11.5 | 13.2 | 11.4 | 1.5 | 38.20 | 0.50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY C2050 DC | 31.75 | 9.53 | 10.16 | 5.08 | 28.8 | 30.5 | 14.4 | 16.1 | 15.0 | 2.0 | 63.80 | 0.85 |
| SY C2060H DC | 38.10 | 12.70 | 11.91 | 5.95 | 42.2 | 44.2 | 21.1 | 23.1 | 17.0 | 3.2 | 109.80 | 1.46 |
| SY C2080H DC | 50.80 | 15.88 | 15.88 | 7.93 | 52.0 | 55.1 | 26.0 | 29.1 | 22.6 | 4.0 | 180.40 | 2.50 |
| SY C2100H DC | 63.50 | 19.05 | 19.05 | 9.53 | 62.0 | 65.6 | 31.0 | 34.6 | 28.6 | 4.8 | 274.00 | 3.81 |
| SY C2120H DC | 76.20 | 25.40 | 22.23 | 11.10 | 77.8 | 82.1 | 38.9 | 43.2 | 34.9 | 5.6 | 372.00 | 5.50 |
| SY C2160H DC | 101.60 | 31.75 | 28.58 | 14.28 | 97.4 | 102.6 | 48.7 | 53.9 | 47.6 | 7.2 | 612.00 | 9.27 |
オフセットリンクはありません。DCタイプは標準チェーン用の単列スプロケットが使用できます。
