DC & TCDouble Capacity Roller Chain & Triple Capacity Roller Chain
ANSI｜Single Pitch｜Heavy Duty

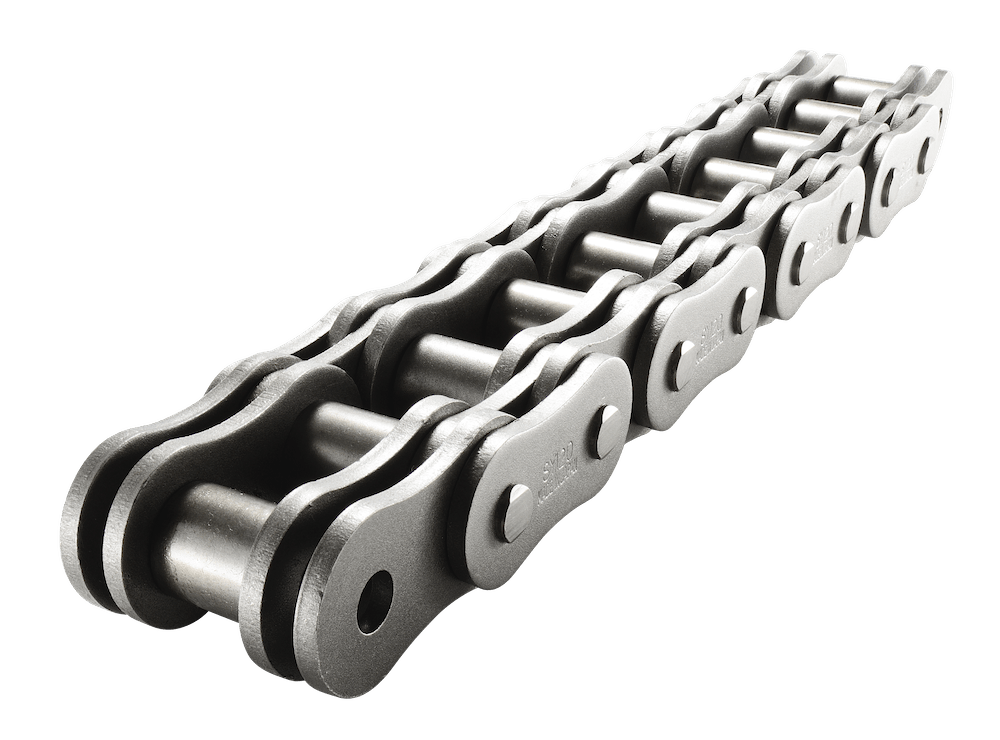

“DC”タイプは標準ローラーチエンよりプレート枚数を2倍にする事で、1列チエンでありながら、2列チエンに近い破断強度を実現させています。より高い引張強さと省スペースが求められる用途に適した高強度ローラーチエンです。
“DC”タイプと“TC”タイプのローラーチエンは、標準歯型のスプロケットが使用できます。チエン速度は50m/min以下が理想的です。

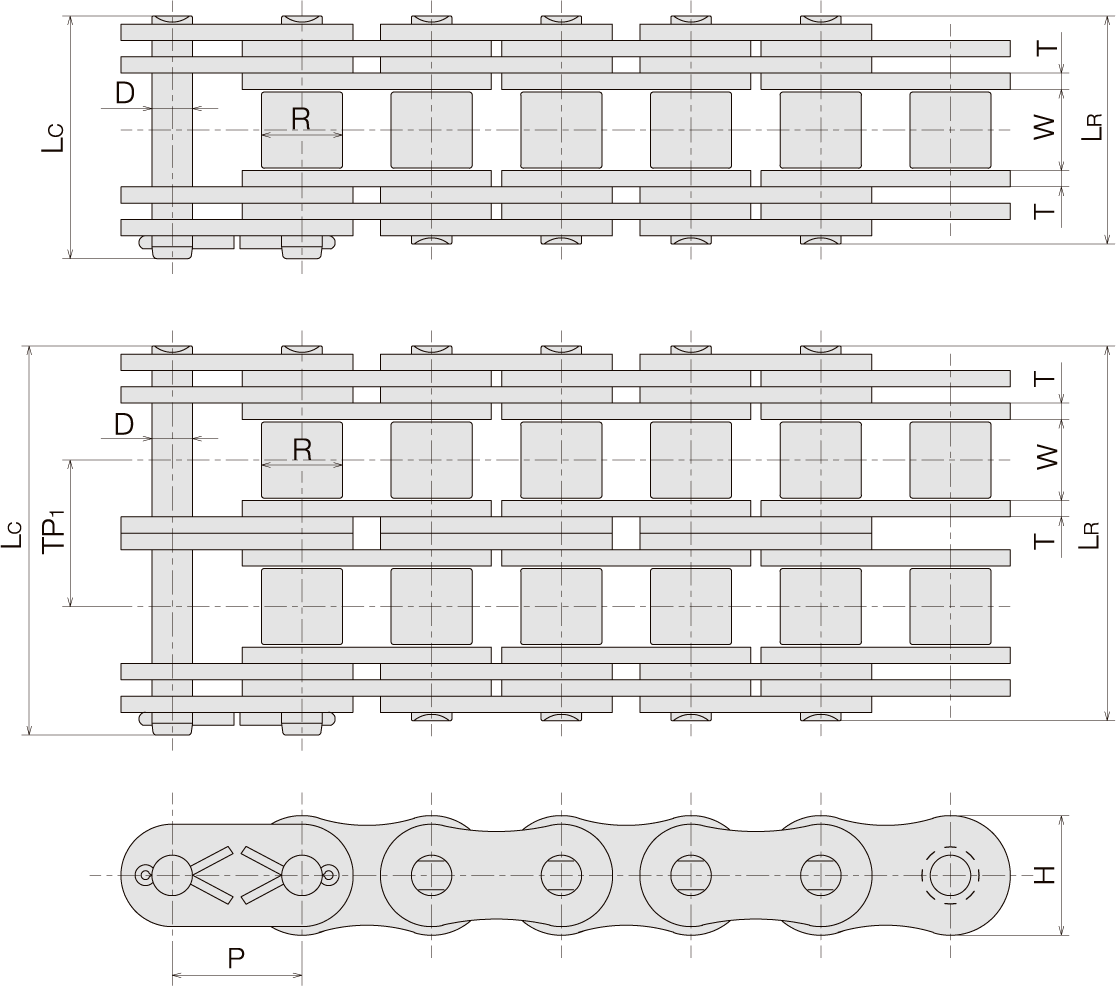

| SY Chain No. | Dimension - mm | Average Tensile Strength |
Average Chain Weight |
||||||||
| Pitch | Roller | Pin | Plate | Trans. Pitch |
|||||||
| Width | Dia. | Dia. | Length | Height | Thickness | ||||||
| P | W | R | D | LR | LC | H | T | TP | kN | kg/m | |
| SY 80-1 DC | 25.40 | 15.88 | 15.88 | 7.93 | 45.6 | 48.7 | 23.4 | 3.2 | - | 149.00 | 4.33 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SY 80-2 TC | 74.9 | 78.0 | 29.3 | 223.00 | 6.92 | ||||||
| SY 100-1 DC | 31.75 | 19.05 | 19.05 | 9.53 | 55.8 | 59.5 | 29.3 | 4.0 | - | 224.00 | 6.44 |
| SY 100-2 TC | 91.5 | 95.3 | 35.8 | 336.00 | 10.26 | ||||||
| SY 120-1 DC | 38.10 | 25.40 | 22.23 | 11.10 | 69.0 | 73.3 | 35.1 | 4.8 | - | 317.00 | 9.37 |
| SY 120-2 TC | 114.2 | 118.7 | 45.4 | 475.00 | 15.00 | ||||||
| SY 140-1 DC | 44.45 | 25.40 | 25.40 | 12.70 | 76.4 | 81.1 | 40.9 | 5.6 | - | 410.00 | 12.19 |
| SY 140-2 TC | 125.2 | 130.0 | 48.9 | 615.00 | 19.40 | ||||||
| SY 160-1 DC | 50.80 | 31.75 | 28.58 | 14.28 | 90.0 | 95.1 | 46.7 | 6.4 | - | 522.00 | 16.43 |
| SY 160-2 TC | 148.5 | 153.6 | 58.5 | 783.00 | 26.10 | ||||||
| SY 180-1 DC | 57.15 | 35.70 | 35.70 | 17.45 | 101.6 | 107.7 | 52.5 | 7.2 | - | 670.00 | 21.39 |
| SY 180-2 TC | 167.4 | 173.5 | 65.8 | 1,005.00 | 34.91 | ||||||
| SY 200-1 DC | 63.50 | 38.10 | 39.67 | 19.83 | 111.2 | 120.0 | 59.8 | 8.0 | - | 857.00 | 27.50 |
| SY 200-2 TC | 182.8 | 191.6 | 71.6 | 1,285.00 | 44.05 | ||||||
| SY 240-1 DC | 76.20 | 47.63 | 47.63 | 23.78 | 135.4 | 143.2 | 70.3 | 9.5 | - | 1,286.00 | 40.31 |
| SY 240-2 TC | 223.4 | 231.0 | 87.8 | 1,929.00 | 64.43 | ||||||
80 DC 1列と80 TC 2列の継手リンクはクリップ式です。200 DC以上の継手リンクは全て通しSピン式です。200 TC以上の継手リンクは全て通しSピン式です。オフセットリンクはありません。DCタイプとTCタイプは標準チェーン用の単列・多列スプロケットが使用できます。
