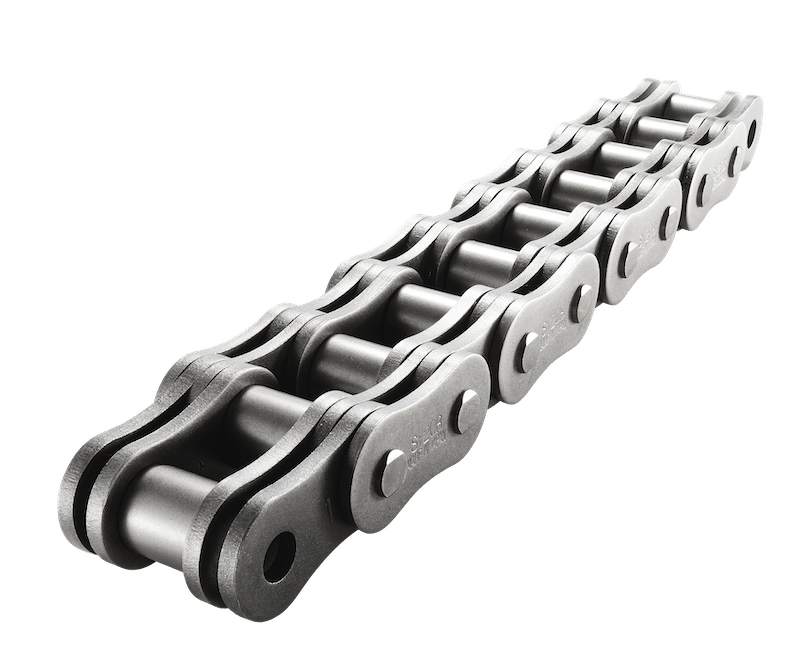

DC & TCDouble Capacity Roller Chain & Triple Capacity Roller Chain
BS｜Single Pitch｜Heavy Duty
“DC”タイプは標準ローラーチエンよりプレート枚数を2倍にする事で、1列チエンでありながら、2列チエンに近い破断強度を実現させています。
より高い引張強さと省スペースが求められる用途に適した高強度ローラーチエンです。“DC”タイプと“TC”タイプのローラーチエンは、標準歯型のスプロケットが使用できます。チエン速度は50m/min以下が理想的です。

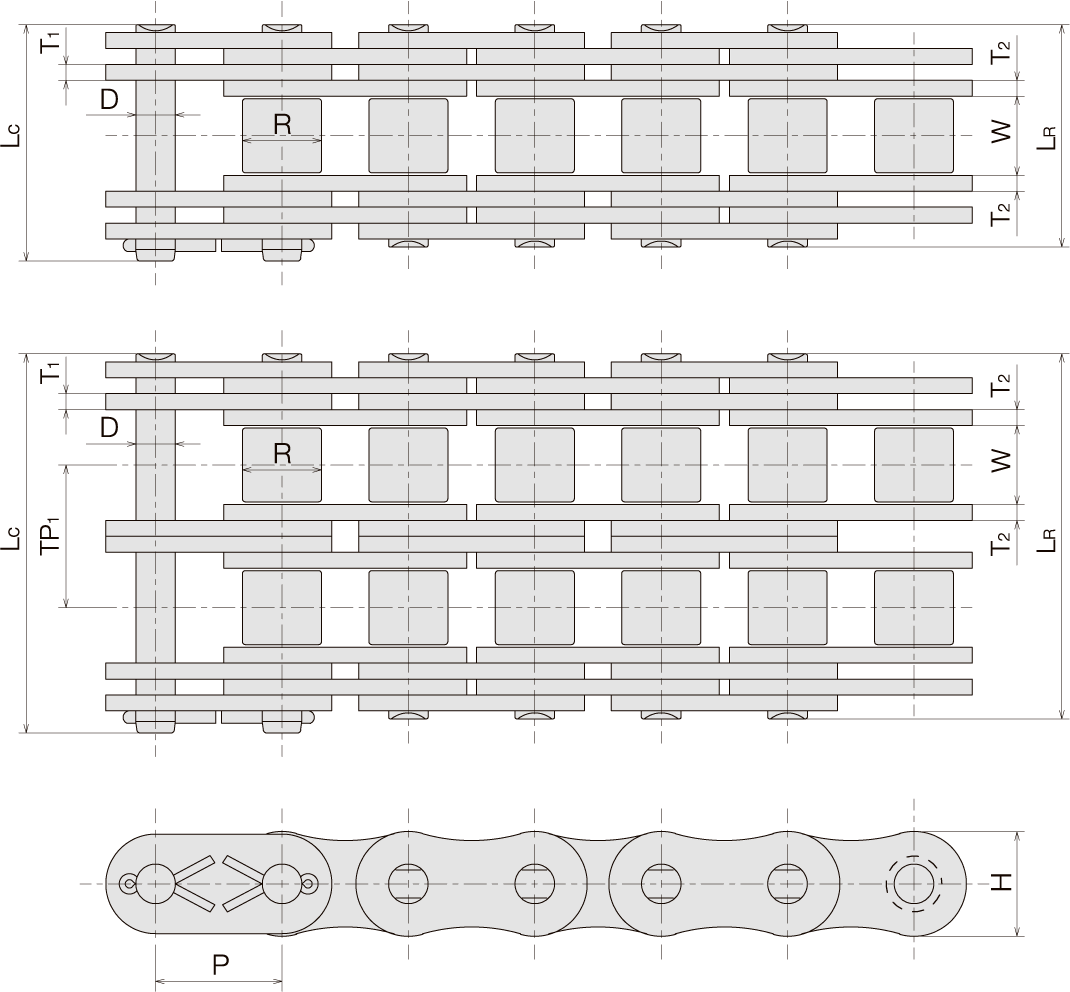

| SY Chain No. | Dimension - mm | Average Tensile Strength |
Average Chain Weight |
|||||||||
| Pitch | Roller | Pin | Plate | Trans. Pitch |
||||||||
| Width | Dia. | Dia. | Length | Height | Thickness | Thickness | ||||||
| P | W | R | D | LR | LC | H | T1 | T2 | TP1 | kN | kg/m | |
| SY 16B-1 DC | 25.40 | 17.02 | 15.88 | 8.26 | 48.8 | 51.8 | 21.0 | 3.2 | 4.0 | - | 130.00 | 4.43 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY 16B-2 TC | 82.0 | 85.2 | 31.9 | 195.00 | 7.20 | |||||||
| SY 20B-1 DC | 31.75 | 19.56 | 19.05 | 10.16 | 56.2 | 60.0 | 26.4 | 3.5 | 4.5 | - | 201.00 | 6.35 |
| SY 20B-2 TC | 92.7 | 96.5 | 36.5 | 301.00 | 10.14 | |||||||
| SY 24B-1 DC | 38.10 | 25.40 | 25.40 | 14.63 | 73.2 | 77.8 | 33.4 | 5.0 | 5.9 | - | 340.00 | 10.82 |
| SY 24B-2 TC | 122.2 | 126.8 | 48.4 | 510.00 | 17.71 | |||||||
| SY 28B-1 DC | 44.45 | 31.00 | 27.94 | 15.88 | 92.6 | 97.8 | 37.0 | 6.3 | 7.4 | - | 424.00 | 14.61 |
| SY 28B-2 TC | 152.2 | 157.4 | 59.6 | 636.00 | 23.64 | |||||||
| SY 32B-1 DC | 50.80 | 31.00 | 29.21 | 17.81 | 93.6 | 99.6 | 42.2 | 6.3 | 6.9 | - | 520.00 | 15.22 |
| SY 32B-2 TC | 152.0 | 158.0 | 58.6 | 780.00 | 24.26 | |||||||
オフセットリンクはありません。DCタイプとTCタイプは標準チェーン用の単列・多列スプロケットが使用できます。
