LLLL Leaf Chain
BS｜Single Pitch｜Miscellaneous
“LL”タイプのリーフチエンは、同じピッチサイズのBS標準ローラーチエンのピンリンクプレート形状と板厚で構成されています。LLの後の最初の2つの数字でチエンのピッチを示し、最後の2つの数字でプレートの枚数を示しています。主に、低中荷重で衝撃が少ない条件での使用を想定しています。

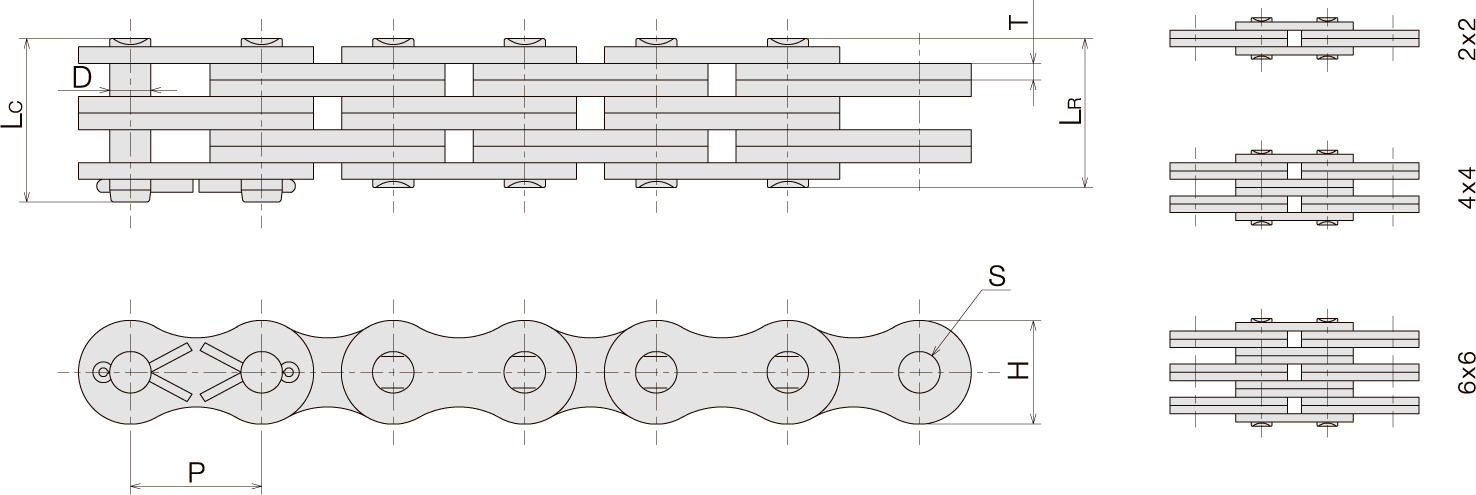

| SY Chain No. | Lacing | Dimensions - mm | Average Tensile Strength |
Average Chain Weight |
||||||
| Pitch | Pin | Plate | Hole Dia |
|||||||
| Dia. | Length | Height | Thickness | |||||||
| P | D | LR | LC | H | T | S | KN | kg/m | ||
| SY LL0822 | 2x2 | 12.70 | 4.45 | 7.6 | 9.4 | 10.9 | 1.25 | 4.46 | 17.80 | 0.31 |
|---|---|---|---|---|---|---|---|---|---|---|
| SY LL0844 | 4x4 | 13.0 | 14.8 | 31.10 | 0.60 | |||||
| SY LL0866 | 6x6 | 18.4 | 20.2 | 44.50 | 0.89 | |||||
| SY LL1022 | 2x2 | 15.875 | 5.08 | 9.3 | 11.0 | 13.7 | 1.65 | 5.09 | 22.20 | 0.48 |
| SY LL1044 | 4x4 | 16.1 | 18.0 | 44.50 | 0.94 | |||||
| SY LL1066 | 6x6 | 22.9 | 24.6 | 66.70 | 1.40 | |||||
| SY LL1222 | 2x2 | 19.05 | 5.72 | 10.7 | 13.0 | 16.1 | 1.8 | 5.73 | 28.90 | 0.63 |
| SY LL1244 | 4x4 | 18.5 | 20.8 | 57.80 | 1.22 | |||||
| SY LL1266 | 6x6 | 25.9 | 28.3 | 86.70 | 1.82 | |||||
| SY LL1622 | 2x2 | 25.40 | 8.26 | 17.2 | 20.2 | 21.0 | 3.2 | 8.30 | 58.00 | 1.48 |
| SY LL1644 | 4x4 | 30.2 | 33.2 | 116.00 | 2.90 | |||||
| SY LL1666 | 6x6 | 43.2 | 46.2 | 174.00 | 4.31 | |||||
| SY LL2022 | 2x2 | 31.75 | 10.16 | 20.1 | 23.8 | 26.4 | 3.5 | 10.21 | 95.00 | 2.17 |
| SY LL2044 | 4x4 | 35.1 | 38.8 | 190.00 | 4.24 | |||||
| SY LL2066 | 6x6 | 50.1 | 53.8 | 285.00 | 6.30 | |||||
| SY LL2422 | 2x2 | 38.10 | 14.63 | 28.4 | 33.0 | 33.4 | 4.8 | 14.65 | 170.00 | 4.02 |
| SY LL2444 | 4x4 | 49.4 | 54.0 | 340.00 | 7.79 | |||||
| SY LL2466 | 6x6 | 70.4 | 75.0 | 510.00 | 11.55 | |||||
| SY LL2822 | 2x2 | 44.45 | 15.88 | 34.0 | 39.2 | 37.0 | 6.3 | 15.92 | 200.00 | 5.42 |
| SY LL2844 | 4x4 | 57.8 | 63.0 | 400.00 | 10.56 | |||||
| SY LL2866 | 6x6 | 86.0 | 91.2 | 600.00 | 15.71 | |||||
| SY LL3222 | 2x2 | 50.80 | 17.81 | 35.0 | 41.1 | 42.2 | 6.3 | 17.83 | 260.00 | 5.92 |
| SY LL3244 | 4x4 | 58.6 | 64.6 | 520.00 | 11.50 | |||||
| SY LL3266 | 6x6 | 85.0 | 90.6 | 780.00 | 17.06 | |||||
