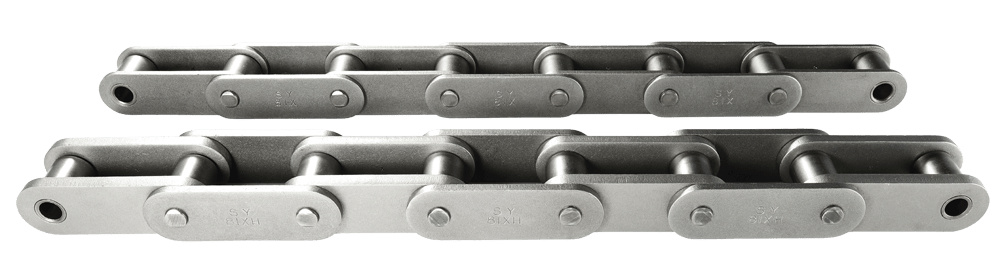

81XEngineering Chain
-|-|Speciality
SY Chain No. | Dimension - mm | Average Tensile Strength |
Approx. Weight |
||||||||
Pitch | Roller | Pin | Plate | ||||||||
Width | Dia. | Dia. | Length | Height | Thickness | ||||||
P | W | R | D | L1 | L2 | H | T1 | T2 | KN | kg/m | |
81X | 66.27 | 27.0 | 23.0 | 11.10 | 24.0 | 28.4 | 28.6 | 3.9 | 3.9 | 110.00 | 3.9 |
---|---|---|---|---|---|---|---|---|---|---|---|
81XH | 30.2 | 34.1 | 32.1 | 5.5 | 8.0 | 187.00 | 5.8 | ||||
81XH-S | 32.0 | 36.3 | 32.1 | 8.0 | 8.0 | 187.00 | 6.8 |
SY Chain No. | Dimension - mm | Average Tensile Strength |
Approx. Weight |
||||||||
Pitch | Roller | Pin | Plate | ||||||||
Width | Dia. | Dia. | Length | Height | Thickness | ||||||
P | W | R | D | L1 | L2 | H | A | T | KN | kg/m | |
81X Pusher | 66.27 | 27.0 | 23.0 | 11.10 | 24.0 | 28.4 | 28.6 | 65.1 | 3.9 | 110.00 | 5.5 |
---|
SY Chain No. | Dimension - mm | Average Tensile Strength |
Approx. Weight |
|||||||||
Pitch | Roller | Pin | Plate | Roof Width |
Roof Height |
|||||||
Width | Dia. | Dia. | Length | Height | Thickness | |||||||
P | W | R | D | L1 | L2 | H | T | M | HH | KN | kg/m | |
81X Roof Top | 66.27 | 27.0 | 23.0 | 11.10 | 24.0 | 28.4 | 28.6 | 3.9 | 63.5 | 25.4 | 110.00 | 5.5 |
---|
