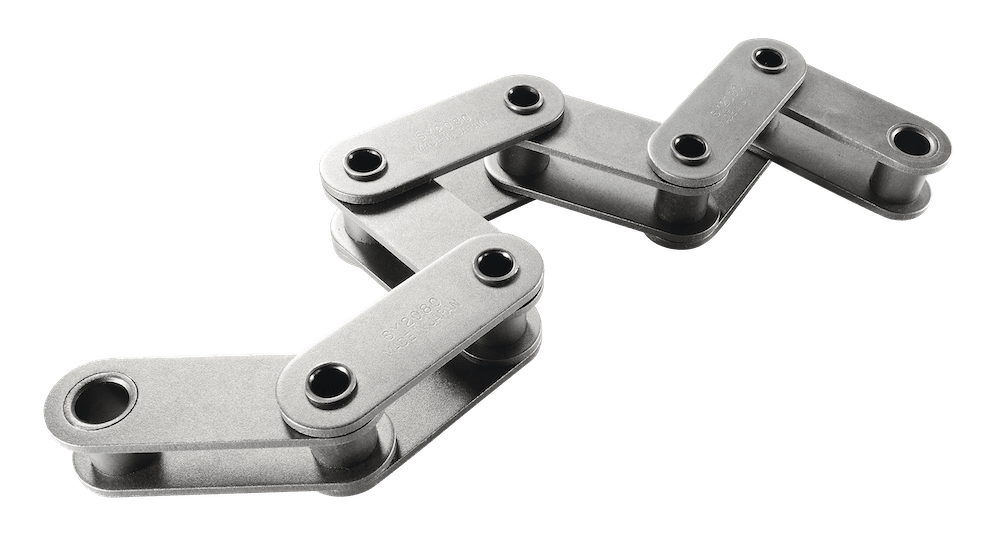

HPHollow Pin Chain
ANSI｜Double Pitch｜Miscellaneous
“HP”タイプは、冷間鍛造されたピンとブシュで構成されています。
ピン形状は中空で、その孔を利用して各種アタッチメントの取り付けが簡単にでき、搬送用に適したチエンです。
| SY Chain No. | Dimension - mm | Average Tensile Strength |
Maximum Allowable Load |
Average Chain Weight |
|||||||||||
| Pitch | Roller | Pin | Plate | ||||||||||||
| Width | Roller | Dia. | Out Dia. | In Dia. | Length | Height | Thickness | ||||||||
| P | W | Type | R | D | d | LR | LC | L1 | L2 | H | T | KN | KN | kg/m | |
| SY C2040 HP | 25.40 | 7.95 | S | 7.92 | 5.63 | 4.03 | 16.7 | 17.6 | 8.4 | 9.2 | 12.0 | 1.5 | 12.70 | 1.77 | 0.46 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY C2042 HP | R | 15.88 | 0.81 | ||||||||||||
| SY C2050 HP | 31.75 | 9.53 | S | 10.16 | 7.09 | 5.13 | 20.1 | 21.5 | 10.1 | 11.4 | 15.0 | 2.0 | 19.60 | 3.14 | 0.76 |
| SY C2052 HP | R | 19.05 | 1.25 | ||||||||||||
| SY C2060 HP | 38.10 | 12.70 | S | 11.91 | 8.29 | 6.04 | 26.0 | 27.2 | 13.0 | 14.2 | 18.1 | 2.4 | 28.40 | 4.22 | 1.12 |
| SY C2062 HP | R | 22.23 | 1.79 | ||||||||||||
| SY C2080 HP | 50.80 | 15.88 | S | 15.88 | 11.34 | 8.08 | 32.4 | 34.3 | 16.2 | 18.1 | 24.1 | 3.2 | 51.00 | 7.65 | 1.98 |
| SY C2082 HP | R | 28.58 | 3.17 | ||||||||||||
| SY C2082H HP | 35.6 | 37.5 | 17.8 | 19.7 | 4.0 | 58.00 | 3.22 | ||||||||
Roller Type "S"はブシュチェーンです (ローラーはありません)。Roller Type "R"は、キャリアータイプのローラーです。Roller Type "R"は、プラスチックタイプのローラーも製作可能です。
