HPHollow Pin Chain
ANSI｜Single Pitch｜Miscellaneous
“HP”タイプは、冷間鍛造されたピンとブシュで構成されています。
ピン形状は中空で、その孔を利用して各種アタッチメントの取り付けが簡単にでき、搬送用に適したチエンです。
| SY Chain No. | Dimension - mm | Average Tensile Strength |
Maximum Allowable Load |
Average Chain Weight |

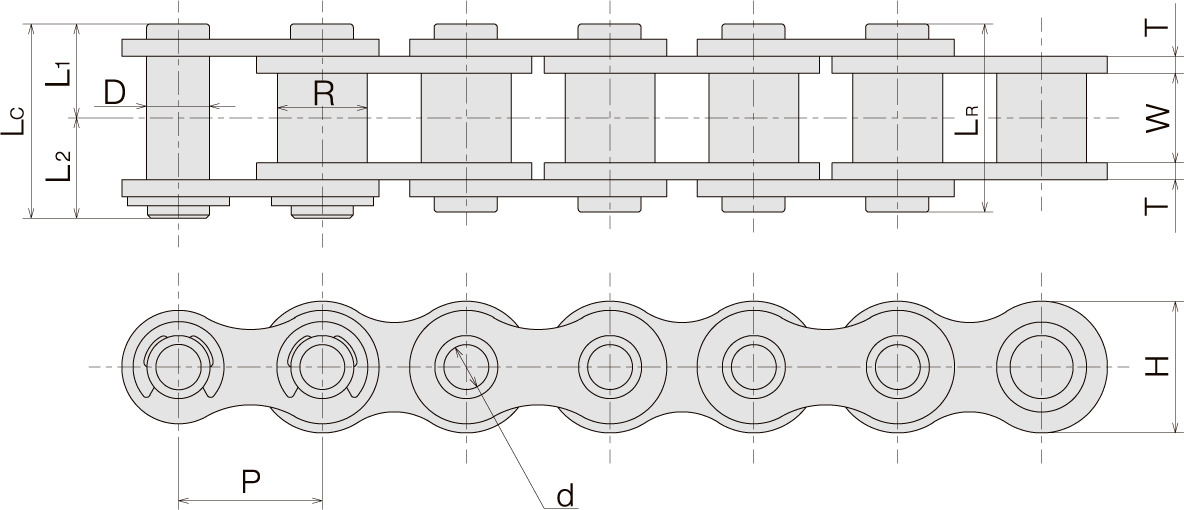

||||||||||
| Pitch | Roller | Pin | Plate | |||||||||||
| Width | Dia. | Out-Dia. | In-Dia. | Length | Height | Thickness | ||||||||
| P | W | R | D | d | LR | LC | L1 | L2 | H | T | KN | KN | kg/m | |
| SY 40-1 HP | 12.70 | 7.95 | 7.92 | 5.63 | 4.03 | 16.7 | 17.6 | 8.4 | 9.2 | 12.0 | 1.5 | 12.70 | 1.77 | 0.58 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY 50-1 HP | 15.875 | 9.53 | 10.16 | 7.09 | 5.13 | 20.1 | 21.5 | 10.1 | 11.4 | 15.0 | 2.0 | 19.60 | 3.14 | 0.97 |
| SY 60-1 HP | 19.05 | 12.70 | 11.91 | 8.29 | 6.04 | 26.0 | 27.2 | 13.0 | 14.2 | 18.1 | 2.4 | 28.40 | 4.22 | 1.46 |
| SY 80-1 HP | 25.40 | 15.88 | 15.88 | 11.34 | 8.08 | 32.4 | 34.3 | 16.2 | 18.1 | 24.1 | 3.2 | 51.00 | 7.65 | 2.47 |
Rはブッシュ径のことを示しています。HP タイプはブシュチェーンです (ローラーはありません)。オフセットリンクはありません。
