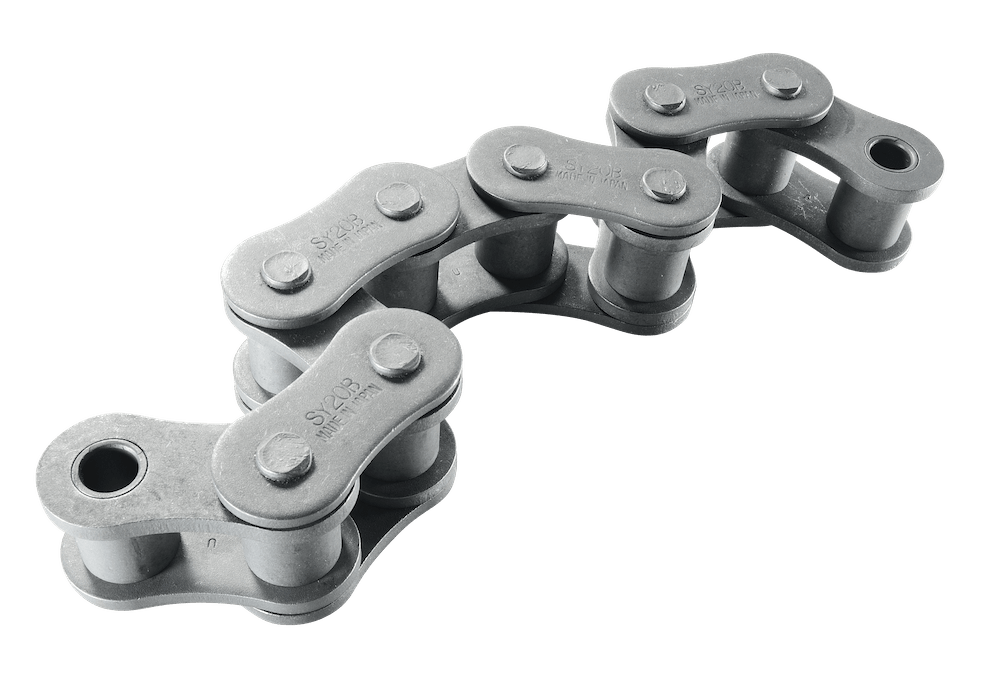

APAqua-Proof Roller Chain
BS｜Single Pitch｜Anti Corrosion
“AP”タイプはRoHS指令に対応しています。耐食性はニッケルメッキや亜鉛メッキに比べてはるかに優れており、杉山製の標準ローラーチエンの強度と耐久性を兼ね備えています。“AP”タイプは、耐食性と高い強度が必要な雰囲気に最適です。
| SY Chain No. | Dimension - mm | Average Tensile Strength |
Maximum Allowable Load |
Average Chain Weight |
|||||||||||
| Pitch | Roller | Pin | Plate | Trans. Pitch |
|||||||||||
| Width | Dia. | Dia. | Length | Height | Thickness | ||||||||||
| P | W | R | D | LR | LC | L1 | L2 | H | T1 | T2 | TP | KN | KN | kg/m | |
| SY 08B-1 AP | 12.70 | 7.75 | 8.51 | 4.45 | 16.7 | 18.2 | 8.4 | 9.8 | 11.8 | 1.5 | 13.92 | 19.60 | 3.14 | 0.61 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY 08B-2 AP | 30.6 | 31.9 | 34.60 | 5.35 | 1.26 | ||||||||||
| SY 08B-3 AP | 44.5 | 45.8 | 49.40 | 7.85 | 1.88 | ||||||||||
| SY 10B-1 AP | 15.875 | 9.65 | 10.16 | 5.08 | 19.4 | 20.7 | 9.7 | 11.0 | 14.7 | 1.65 | 16.59 | 24.60 | 4.90 | 0.89 | |
| SY 10B-2 AP | 36.0 | 37.3 | 49.40 | 8.33 | 1.79 | ||||||||||
| SY 10B-3 AP | 52.6 | 54.4 | 74.10 | 12.20 | 2.66 | ||||||||||
| SY 12B-1 AP | 19.05 | 11.68 | 12.07 | 5.72 | 22.0 | 23.6 | 11.0 | 12.6 | 16.1 | 1.8 | 19.46 | 32.20 | 7.06 | 1.14 | |
| SY 12B-2 AP | 41.6 | 43.2 | 64.40 | 12.00 | 2.28 | ||||||||||
| SY 12B-3 AP | 61.1 | 62.7 | 96.60 | 17.60 | 3.36 | ||||||||||
| SY 16B-1 AP | 25.40 | 17.02 | 15.88 | 8.26 | 35.2 | 38.2 | 17.6 | 20.6 | 21.0 | 3.2 | 4.0 | 31.88 | 66.60 | 16.40 | 2.59 |
| SY 16B-2 AP | 67.2 | 70.1 | 117.80 | 21.40 | 5.13 | ||||||||||
| SY 16B-3 AP | 99.5 | 102.5 | 177.80 | 31.50 | 7.68 | ||||||||||
| SY 20B-1 AP | 31.75 | 19.56 | 19.05 | 10.16 | 40.2 | 44.0 | 20.1 | 23.9 | 26.4 | 3.5 | 4.5 | 36.45 | 105.00 | 25.50 | 3.76 |
| SY 20B-2 AP | 76.8 | 80.6 | 188.90 | 33.30 | 7.26 | ||||||||||
| SY 20B-3 AP | 113.3 | 117.2 | 277.80 | 49.00 | 10.86 | ||||||||||
| SY 24B-1 AP | 38.10 | 25.40 | 25.40 | 14.63 | 53.4 | 58.1 | 26.7 | 31.4 | 33.4 | 5.0 | 5.9 | 48.36 | 177.80 | 35.70 | 7.29 |
| SY 24B-2 AP | 101.8 | 106.5 | 311.10 | 46.80 | 14.53 | ||||||||||
| SY 24B-3 AP | 150.2 | 154.9 | 472.20 | 68.80 | 21.76 | ||||||||||
| SY 28B-1 AP | 44.45 | 31.00 | 27.94 | 15.88 | 65.1 | 70.5 | 32.6 | 37.9 | 37.0 | 6.3 | 7.4 | 59.56 | 222.20 | 44.50 | 9.26 |
| SY 28B-2 AP | 124.7 | 130.0 | 400.00 | 58.30 | 18.45 | ||||||||||
| SY 28B-3 AP | 184.2 | 189.6 | 588.90 | 85.80 | 27.65 | ||||||||||
| SY 32B-1 AP | 50.80 | 31.00 | 29.21 | 17.81 | 65.0 | 71.1 | 32.5 | 38.6 | 42.2 | 6.3 | 6.9 | 58.55 | 275.00 | 51.00 | 9.92 |
| SY 32B-2 AP | 123.4 | 129.7 | 500.00 | 66.60 | 19.76 | ||||||||||
| SY 32B-3 AP | 182.0 | 188.3 | 744.40 | 98.00 | 29.61 | ||||||||||
08B APの多列中間プレートの厚みは１枚1.25mmです。16B AP 3列と20B AP以上の継手リンクは全て割りピン式です。1ピッチオフセットリンクをご使用の場合の最大許容荷重は上記の65%になります。Aqua-Proof仕様の製品が直接食品に接触する場合や剥離片や摩耗粉が食品に混入する恐れがある場合は、使用しないでください。
