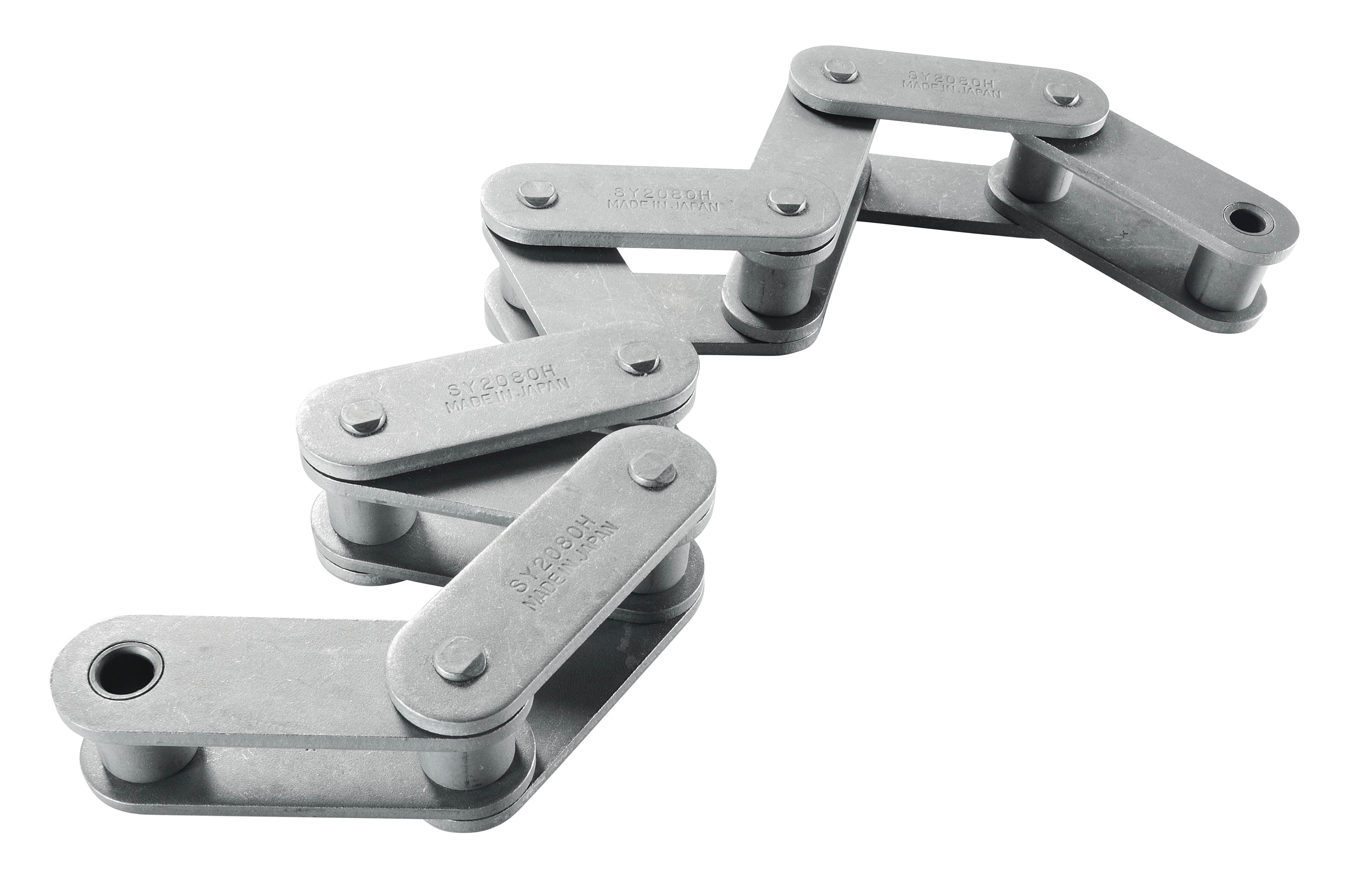

APAqua-Proof Roller Chain
ANSI｜Double Pitch｜Anti Corrosion
“AP”タイプはRoHS指令に対応しています。耐食性はニッケルメッキや亜鉛メッキに比べてはるかに優れており、杉山製の標準ローラーチエンの強度と耐久性を兼ね備えています。“AP”タイプは、耐食性と高い強度が必要な雰囲気に最適です。
| SY Chain No. | Dimension - mm | Average Tensile Strength |
Maximum Allowable Load |
Average Chain Weight |
||||||||||
| Pitch | Roller | Pin | Plate | |||||||||||
| Width | Roller | Dia. | Dia. | Length | Height | Thickness | ||||||||
| P | W | Type | R | D | LR | LC | L1 | L2 | H | T | KN | KN | kg/m | |
| SY A2040 AP | 25.40 | 7.95 | S | 7.92 | 3.96 | 16.6 | 18.3 | 8.3 | 10.0 | 11.4 | 1.5 | 16.90 | 3.60 | 0.43 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY A2050 AP | 31.75 | 9.53 | S | 10.16 | 5.08 | 20.5 | 22.2 | 10.2 | 12.0 | 15.0 | 2.0 | 27.50 | 6.28 | 0.73 |
| SY A2060 AP | 38.10 | 12.70 | S | 11.91 | 5.95 | 25.7 | 27.6 | 12.8 | 14.8 | 17.0 | 2.4 | 40.20 | 8.63 | 1.03 |
| SY A2080 AP | 50.80 | 15.88 | S | 15.88 | 7.93 | 33.0 | 35.5 | 16.4 | 19.1 | 22.6 | 3.2 | 68.60 | 14.70 | 1.71 |
| SY C2040 AP | 25.40 | 7.95 | S | 7.92 | 3.96 | 16.6 | 18.3 | 8.3 | 10.0 | 11.4 | 1.5 | 16.90 | 3.63 | 0.48 |
| SY C2042 AP | R | 15.88 | 0.82 | |||||||||||
| SY C2050 AP | 31.75 | 9.53 | S | 10.16 | 5.08 | 20.5 | 22.2 | 10.2 | 12.0 | 15.0 | 2.0 | 27.50 | 6.28 | 0.82 |
| SY C2052 AP | R | 19.05 | 1.26 | |||||||||||
| SY C2060H AP | 38.10 | 12.70 | S | 11.91 | 5.95 | 28.8 | 31.0 | 14.4 | 16.6 | 17.0 | 3.2 | 40.20 | 8.63 | 1.38 |
| SY C2062H AP | R | 22.23 | 2.08 | |||||||||||
| SY C2080H AP | 50.80 | 15.88 | S | 15.88 | 7.93 | 36.4 | 38.8 | 17.8 | 21.0 | 22.6 | 4.0 | 68.60 | 14.70 | 2.32 |
| SY C2082H AP | R | 28.58 | 3.36 | |||||||||||
| SY C2100H AP | 63.50 | 19.05 | S | 19.05 | 9.53 | 42.4 | 46.0 | 21.2 | 24.8 | 28.6 | 4.8 | 107.90 | 22.60 | 3.46 |
| SY C2102H AP | R | 39.67 | 5.64 | |||||||||||
| SY C2120H AP | 76.20 | 25.40 | S | 22.23 | 11.10 | 52.8 | 57.2 | 26.4 | 30.8 | 34.9 | 5.6 | 151.00 | 30.40 | 4.92 |
| SY C2122H AP | R | 44.45 | 7.87 | |||||||||||
| SY C2160H AP | 101.60 | 31.75 | S | 28.58 | 14.28 | 67.9 | 73.1 | 34.0 | 39.1 | 47.6 | 7.2 | 257.90 | 53.00 | 8.02 |
| SY C2162H AP | R | 57.15 | 12.77 | |||||||||||
プレートの形状が瓢箪形はドライブ仕様です。Roller Type "S"は、標準タイプのローラーです。Roller Type "R"は、キャリアータイプのローラーです。Roller Type "R"は、プラスチックタイプのローラーも製作可能です。Aqua-Proof仕様の製品が直接食品に接触する場合や剥離片や摩耗粉が食品に混入する恐れがある場合は、使用しないでください。
