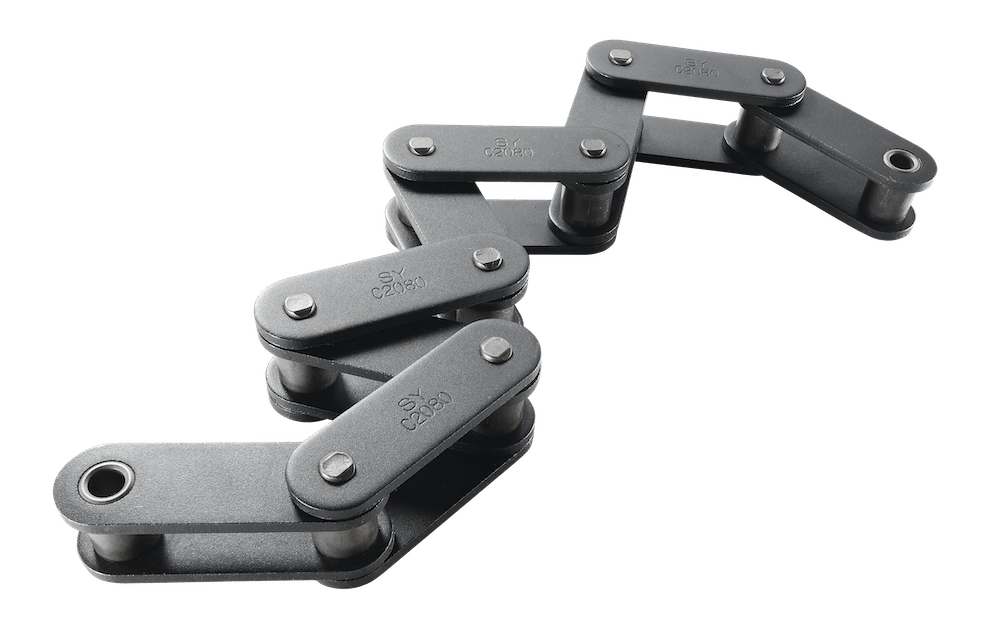

SLRSelf Lube Roller Chain
ANSI｜Double Pitch｜Lube Free
“SLR”タイプのローラーチエンには、高品質の潤滑剤を含浸ブッシュに採用しています。焼結されたブッシュは、潤滑が最も必要とされるピンとプッシュの接触部分に潤滑油を均一に流出させます。プレートには、黒染め処理が施され多少の耐食性を持たせています。“SLR”タイプのローラーチエンは出荷前に給油を行っております。
| SY Chain No. | Dimension - mm | Average Tensile Strength |
Average Chain Weight |
||||||||||
| Pitch | Roller | Pin | Plate | ||||||||||
| Width | Roller | Dia. | Dia. | Length | Height | Thickness | |||||||
| P | W | Type | R | D | LR | LC | L1 | L2 | H | T | KN | kg/m | |
| SY C2040 SLR | 25.40 | 7.95 | S | 7.92 | 3.96 | 16.6 | 18.5 | 8.3 | 10.2 | 11.4 | 1.5 | 15.70 | 0.50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY C2042 SLR | R | 15.88 | 0.82 | ||||||||||
| SY C2050 SLR | 31.75 | 9.53 | S | 10.16 | 5.08 | 20.5 | 22.5 | 10.2 | 12.3 | 15.0 | 2.0 | 25.50 | 0.8 |
| SY C2052 SLR | R | 19.05 | 1.26 | ||||||||||
| SY C2060H SLR | 38.10 | 12.70 | S | 11.91 | 5.95 | 29.1 | 31.5 | 14.6 | 16.9 | 17.0 | 3.2 | 37.30 | 1.4 |
| SY C2062H SLR | R | 22.23 | 2.08 | ||||||||||
| SY C2080H SLR | 50.80 | 15.88 | S | 15.88 | 7.93 | 35.8 | 39.0 | 17.9 | 21.1 | 22.6 | 4.0 | 63.70 | 2.40 |
| SY C2082H SLR | R | 28.58 | 3.36 | ||||||||||
| SY C2100H SLR | 63.50 | 19.05 | S | 19.05 | 9.53 | 42.7 | 46.6 | 21.4 | 25.2 | 28.6 | 4.8 | 100.00 | 3.5 |
| SY C2102H SLR | R | 39.67 | 5.64 | ||||||||||
Roller Type "S"は、標準タイプのローラーです。Roller Type "R"は、キャリアータイプのローラーです。Roller Type "R"は、プラスチックタイプのローラーも製作可能です。オフセットリンクについては当社までお問い合わせください。焼結ブッシュ内の潤滑油がなくなると、チエーンは急速に摩耗します。使用温度が70度を超えると、焼結ブッシュ内の潤滑油は急速に滲み出ます。水が掛かる雰囲気や塵埃がある環境では、早期に摩耗する事が有ります。薬品や水中、また衝撃荷重が掛かる用途には適していません。
