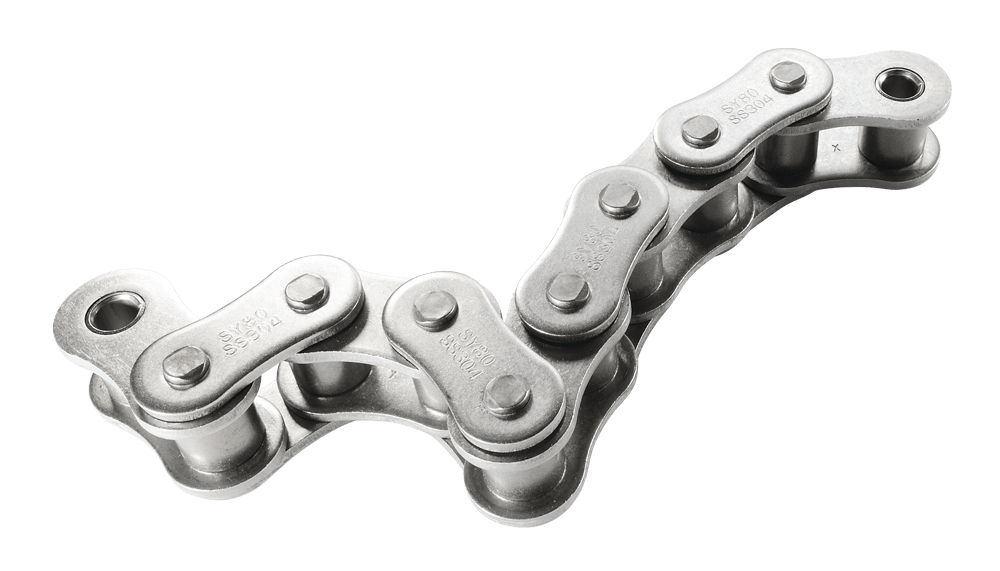

SSStainless Steel Roller Chain
ANSI|Single Pitch|Anti Corrosion
“SS”タイプのローラーチエンは、腐食性が高く、低温、高温、温度変化の激しい環境下で使用できます。杉山製のステンレスローラーチエンの部品はすべて304ステンレス鋼を使用しており、高い耐食性と耐熱性を実現しています。ご要望に応じて316、600ステンレスローラーチエンもご用意できます。
SY Chain No. | Dimension - mm | Maximum Allowable Load |
Average Chain Weight |
||||||||||
Pitch | Roller | Pin | Plate | Trans. Pitch |
|||||||||
Width | Dia. | Dia. | Length | Height | Thickness | ||||||||
P | W | R | D | LR | LC | L1 | L2 | H | T | TP | KN | kg/m | |
SY 35-1 SS | 9.525 | 4.78 | ▲5.08 | 3.58 | 12.0 | 12.9 | 6.0 | 6.9 | 9 | 1.25 | - | 0.26 | 0.34 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SY 35-2 SS | 22.1 | 23.0 | 11.1 | 11.9 | 10.1 | 0.52 | 0.63 | ||||||
SY 40-1 SS | 12.70 | 7.95 | 7.92 | 3.96 | 16.9 | 17.7 | 8.3 | 9.4 | 11.7 | 1.5 | - | 0.44 | 0.60 |
SY 40-2 SS | 30.8 | 32.2 | 15.4 | 16.8 | 14.4 | 0.88 | 1.22 | ||||||
SY 50-1 SS | 15.875 | 9.53 | 10.16 | 5.08 | 20.5 | 22.0 | 10.2 | 11.8 | 14.6 | 2 | - | 0.68 | 0.98 |
SY 50-2 SS | 38.4 | 40.0 | 19.2 | 20.8 | 18.1 | 1.36 | 2.00 | ||||||
SY 60-1 SS | 19.05 | 12.70 | 11.91 | 5.95 | 25.7 | 26.9 | 12.8 | 14.1 | 17.50 | 2.4 | - | 1.03 | 1.46 |
SY 60-2 SS | 48.2 | 49.7 | 24.0 | 25.7 | 22.8 | 2.06 | 2.95 | ||||||
SY 80-1 SS | 25.40 | 15.88 | 15.88 | 7.93 | 33.0 | 35.5 | 16.4 | 19.1 | 23.40 | 3.2 | - | 1.77 | 2.52 |
SY 80-2 SS | 61.6 | 64.5 | 30.8 | 33.7 | 29.3 | 3.54 | 5.10 | ||||||
SY 100-1 SS | 31.75 | 19.05 | 19.05 | 9.53 | 39.6 | 43.0 | 19.7 | 23.3 | 29.3 | 4 | - | 2.55 | 3.91 |
SY 100-2 SS | 75.1 | 78.8 | 37.6 | 41.2 | 35.8 | 5.10 | 7.74 | ||||||
SY 120-1 SS | 38.10 | 25.40 | 22.23 | 11.10 | 49.7 | 53.4 | 24.8 | 28.6 | 35.10 | 4.80 | - | 3.92 | 5.76 |
SY 120-2 SS | 94.9 | 98.8 | 47.5 | 51.3 | 45.4 | 7.84 | 11.49 | ||||||
SY 140-1 SS | 44.45 | 25.40 | 25.40 | 12.70 | 54.0 | 58.3 | 27.0 | 31.3 | 40.90 | 5.60 | - | 4.66 | 7.41 |
SY 140-2 SS | 102.9 | 107.2 | 51.5 | 55.7 | 48.9 | 9.32 | 14.63 | ||||||
SY 160-1 SS | 50.80 | 31.75 | 28.58 | 14.28 | 64.3 | 68.7 | 32.2 | 36.5 | 46.7 | 6.4 | - | 6.37 | 9.79 |
SY 160-2 SS | 122.8 | 127.2 | 61.4 | 65.8 | 58.5 | 12.74 | 19.45 |
100 SS以上の継手リンクは全て割りピン式です。ステンレスチェーンについては出荷前の塗油を行っておりません。水中もしくは、水がかかる雰囲気以外でご使用になる場合は、ご使用前に給油をおすすめします。給油なしでご使用になった場合、早期にチェーンが屈曲不良を起こす可能性があります。1ピッチオフセットリンクをご使用の場合の最大許容荷重は上記の65%になります。
