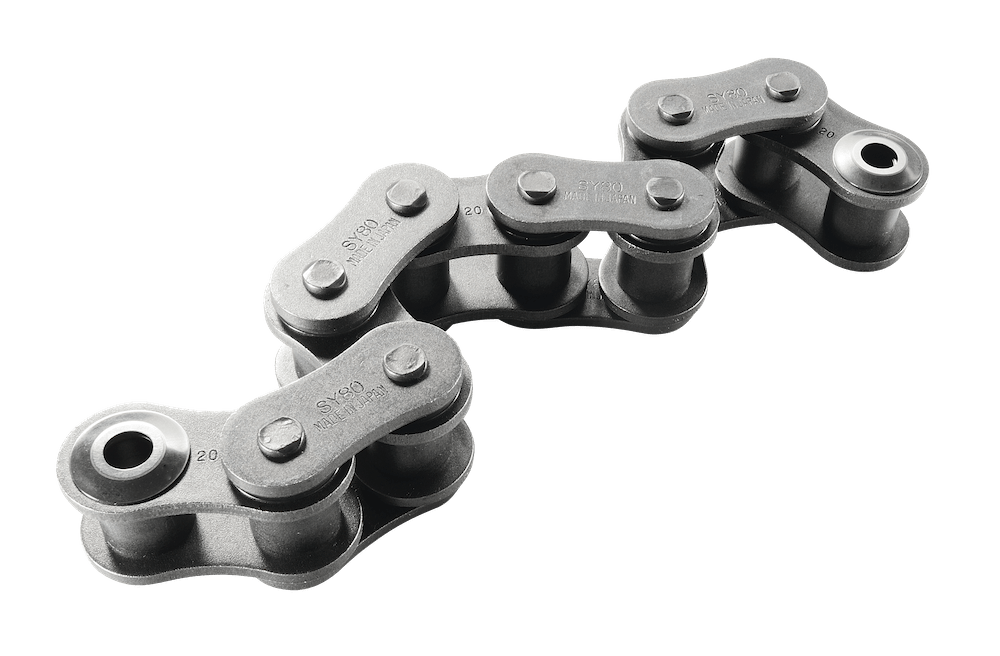

MFMaintenance Free Roller Chain
ANSI｜Single Pitch｜Lube Free
“MF”タイプは、ピンとブッシュの間に特殊潤滑油をステンレス製シールで密封する事で、耐摩耗性を向上させたローラーチエンです。低速から高速、軽負荷から高負荷まで、給油ができない条件でもより長時間の使用が可能になりました。
| SY Chain No. | Dimension - mm | Average Tensile Strength |
Average Chain Weight |
|||||||||
| Pitch | Roller | Pin | Plate | |||||||||
| Width | Dia. | Dia. | Length | Height | Thickness | |||||||
| P | W | R | D | LR | LC | L1 | L2 | H | T | KN | kg/m | |
| SY 80-1 MF | 25.40 | 15.88 | 15.88 | 7.93 | 36.4 | 38.7 | 17.8 | 20.9 | 23.4 | 3.2 | 73.00 | 2.6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY 100-1 MF | 31.75 | 19.05 | 19.05 | 9.53 | 42.4 | 45.8 | 21.2 | 24.6 | 29.3 | 4.0 | 116.00 | 3.9 |
| SY 120-1 MF | 38.10 | 25.40 | 22.23 | 11.10 | 52.2 | 56.4 | 26.1 | 30.3 | 35.1 | 4.8 | 164.00 | 5.8 |
| SY 140-1 MF | 44.45 | 25.40 | 25.40 | 12.70 | 56.7 | 61.3 | 28.4 | 32.9 | 40.9 | 5.6 | 216.00 | 7.5 |
| SY 160-1 MF | 50.80 | 31.75 | 28.58 | 14.28 | 67.0 | 72.2 | 33.5 | 38.7 | 46.7 | 6.4 | 275.00 | 9.8 |
| SY 200-1 MF | 63.50 | 38.10 | 39.67 | 19.83 | 80.7 | 89.7 | 40.4 | 49.3 | 59.8 | 8.0 | 451.00 | 16.9 |
| SY 240-1 MF | 76.20 | 47.63 | 47.63 | 23.78 | 98.6 | 107.2 | 49.3 | 57.9 | 70.3 | 9.5 | 677.00 | 23.6 |
MFタイプは標準チェーン用のスプロケットが使用できます。MFタイプは標準チェーンと比べピンが長くなっています。装置との干渉についてご確認の上、ご使用下さい。継手リンクはしまりばめ式になります。継手リンクは4つのシールを確実に組み込んで、十分に潤滑油を塗布してご使用ください。ピンとブッシュ内の潤滑油が無くなると、急速に摩耗します。薬品や水中、また衝撃荷重が掛かる用途には適していません。MFタイプのチェーンは構造上プレートとシールの摩擦により、標準チェーンなどに比べ屈曲が硬くなります。オフセットリンクはありません。リベットチェーンのみ製作可能です。
