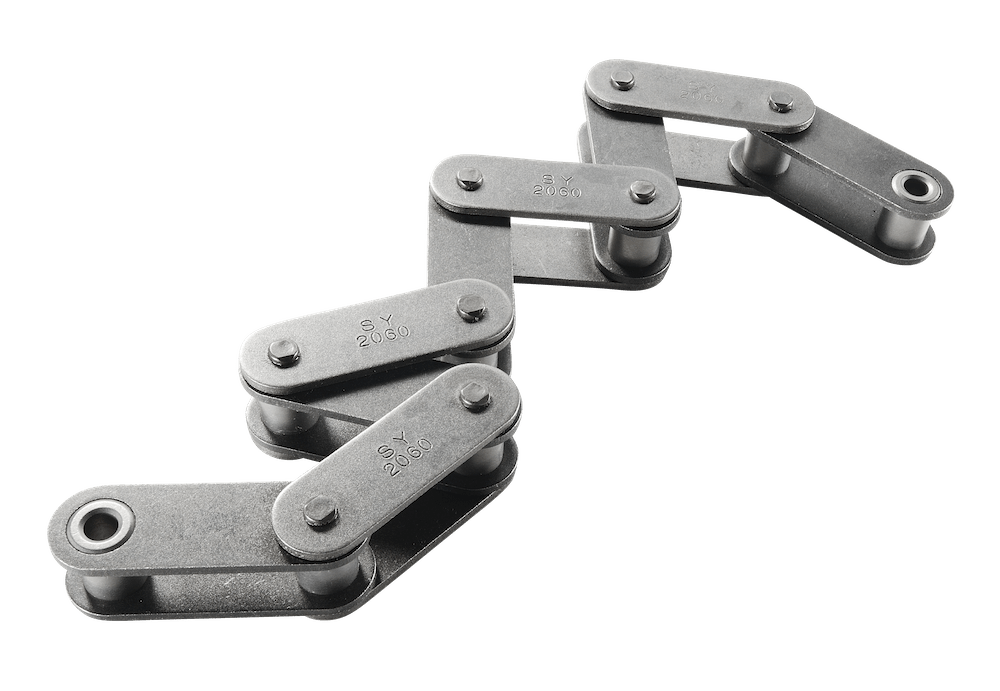

SLSelf Lube Rollerless Chain
ANSI|Double Pitch|Lube Free
“SL”タイプのローラーレスチエンは、一体型の大きい焼結ブッシュを使用しています。この焼結ブッシュには十分な量の油が含まれており、潤滑が最も必要とされるピンとプッシュの接触部分に潤滑油を均一に流出させます。“SL”タイプのローラーチエンは出荷前に給油を行っております。
SY Chain No. | Dimension - mm | Average Tensile Strength |
Average Chain Weight |
||||||||||
Pitch | Bushed Roller | Pin | Plate | ||||||||||
Width | Roller | Dia. | Dia. | Length | Height | Thickness | |||||||
P | W | Type | R | D | LR | LC | L1 | L2 | H | T | KN | kg/m | |
SY C2040 SL | 25.40 | 7.95 | S | 7.92 | 3.96 | 16.6 | 18.3 | 8.3 | 10.0 | 12.0 | 1.5 | 12.70 | 0.48 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SY C2042 SL | R | 15.88 | 0.82 | ||||||||||
SY C2050 SL | 31.75 | 9.53 | S | 10.16 | 5.08 | 20.5 | 22.2 | 10.2 | 12.0 | 15.0 | 2.0 | 19.60 | 0.82 |
SY C2052 SL | R | 19.05 | 1.26 | ||||||||||
SY C2060 SL | 38.10 | 12.70 | S | 11.91 | 5.95 | 25.7 | 27.6 | 12.8 | 14.8 | 18.1 | 2.4 | 28.40 | 1.2 |
SY C2062 SL | R | 22.23 | 1.78 | ||||||||||
SY C2080 SL | 50.80 | 15.88 | S | 15.88 | 7.93 | 33.0 | 35.5 | 16.4 | 19.1 | 24.1 | 3.2 | 51.00 | 1.99 |
SY C2082 SL | R | 28.58 | 3.03 |
Roller Type "S"はブシュチェーンです (ローラーはありません)。Roller Type "R"は、キャリアータイプのローラーです。Roller Type "R"は、プラスチックタイプのローラーも製作可能です。オフセットリンクについては当社までお問い合わせください。焼結ブッシュ内の潤滑油がなくなると、チエーンは急速に摩耗します。使用温度が70度を超えると、焼結ブッシュ内の潤滑油は急速に滲み出ます。水が掛かる雰囲気や塵埃がある環境では、早期に摩耗する事が有ります。薬品や水中、また衝撃荷重が掛かる用途には適していません。
