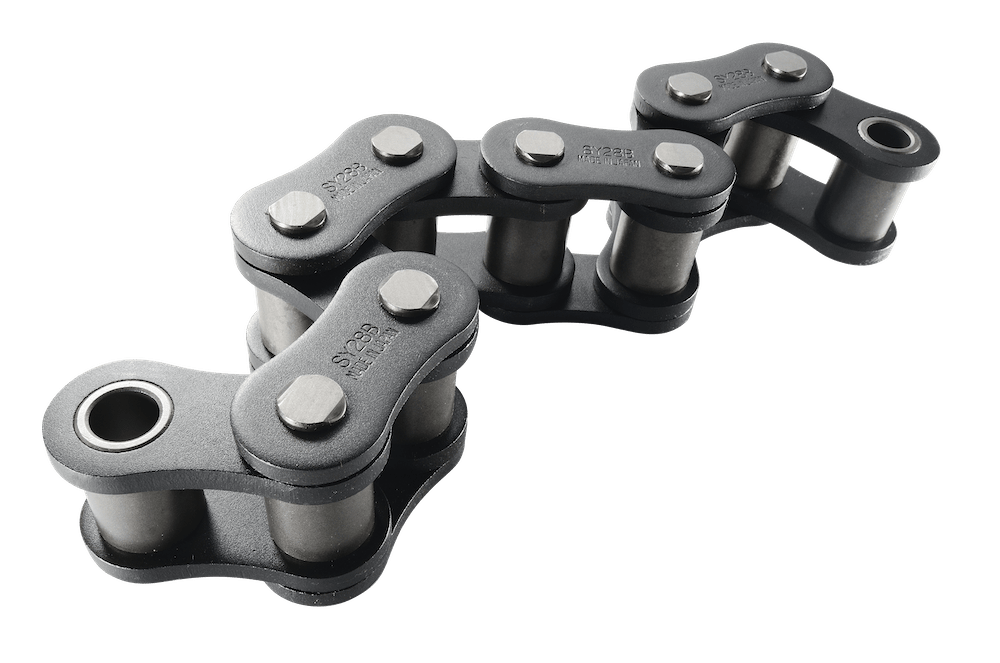

SLRSelf Lube Roller Chain
BS｜Single Pitch｜Lube Free
“SLR”タイプのローラーチエンには、高品質の潤滑剤を含浸ブッシュに採用しています。焼結されたブッシュは、潤滑が最も必要とされるピンとプッシュの接触部分に潤滑油を均一に流出させます。プレートには、黒染め処理が施され多少の耐食性を持たせています。“SLR”タイプのローラーチエンは出荷前に給油を行っております。
| SY Chain No. | Dimension - mm | Average Tensile Strength |
Average Chain Weight |
|||||||||||
| Pitch | Roller | Pin | Plate | Trans. Pitch |
||||||||||
| Width | Dia. | Dia. | Length | Height | Thickness | |||||||||
| P | W | R | D | LR | LC | L1 | L2 | H | T1 | T2 | TP | KN | kg/m | |
| SY 08B-1 SLR | 12.70 | 7.75 | 8.51 | 4.45 | 16.7 | 18.0 | 8.4 | 9.6 | 11.8 | 1.5 | - | 16.80 | 0.6 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY 08B-2 SLR | 30.6 | 31.9 | 15.3 | 16.6 | 13.92 | 33.60 | 1.3 | |||||||
| SY 10B-1 SLR | 15.875 | 9.65 | 10.16 | 5.08 | 19.4 | 20.7 | 9.7 | 11.0 | 14.5 | 1.65 | - | 24.60 | 0.9 | |
| SY 10B-2 SLR | 36.0 | 37.3 | 18.0 | 19.3 | 16.59 | 49.20 | 1.8 | |||||||
| SY 12B-1 SLR | 19.05 | 11.68 | 12.07 | 5.72 | 22.0 | 23.6 | 11.0 | 12.6 | 17.4 | 1.8 | - | 32.40 | 1.1 | |
| SY 12B-2 SLR | 41.6 | 43.2 | 20.8 | 22.4 | 19.46 | 64.80 | 2.9 | |||||||
| SY 16B-1 SLR | 25.40 | 17.02 | 15.87 | 8.26 | 35.2 | 38.2 | 17.6 | 20.6 | 21.0 | 3.2 | 4.0 | - | 74.60 | 2.6 |
| SY 16B-2 SLR | 67.2 | 70.1 | 33.6 | 36.5 | 31.88 | 149.20 | 5.1 | |||||||
| SY 20B-1 SLR | 31.75 | 19.56 | 19.05 | 10.16 | 41.0 | 44.0 | 20.5 | 23.5 | 29.3 | 3.5 | 4.7 | - | 128.30 | 3.8 |
| SY 20B-2 SLR | 76.8 | 80.6 | 38.4 | 42.2 | 36.45 | 256.60 | 7.3 | |||||||
| SY 24B-1 SLR | 38.10 | 25.40 | 25.40 | 14.63 | 53.4 | 58.1 | 26.7 | 31.4 | 35.1 | 5.0 | 5.9 | - | 195.60 | 7.3 |
| SY 24B-2 SLR | 101.8 | 106.5 | 50.9 | 55.6 | 48.36 | 391.20 | 14.5 | |||||||
| SY 28B-1 SLR | 44.45 | 31.00 | 27.94 | 15.88 | 65.1 | 70.5 | 32.6 | 37.9 | 37.0 | 6.3 | 7.4 | - | 215.70 | 9.3 |
| SY 28B-2 SLR | 124.7 | 130.0 | 62.4 | 67.6 | 59.56 | 431.40 | 18.5 | |||||||
| SY 32B-1 SLR | 50.80 | 31.00 | 29.21 | 15.88 | 64.2 | 69.6 | 32.1 | 37.5 | 42.2 | 6.3 | 6.9 | - | 274.60 | 9.9 |
| SY 32B-2 SLR | 123.8 | 128.2 | 61.9 | 66.3 | 58.55 | 549.20 | 19.8 | |||||||
08B SLRの多列中間プレートの厚みは1枚1.25mmです。20B SLR 以上の継手リンクは全て割りピン式です。オフセットリンクについては当社までお問い合わせください。焼結ブッシュ内の潤滑油がなくなると、チエーンは急速に摩耗します。使用温度が70度を超えると、焼結ブッシュ内の潤滑油は急速に滲み出ます。水が掛かる雰囲気や塵埃がある環境では、早期に摩耗する事が有ります。薬品や水中、また衝撃荷重が掛かる用途には適していません。
