SUPSuper Roller Chain
ANSI｜Single Pitch｜Heavy Duty

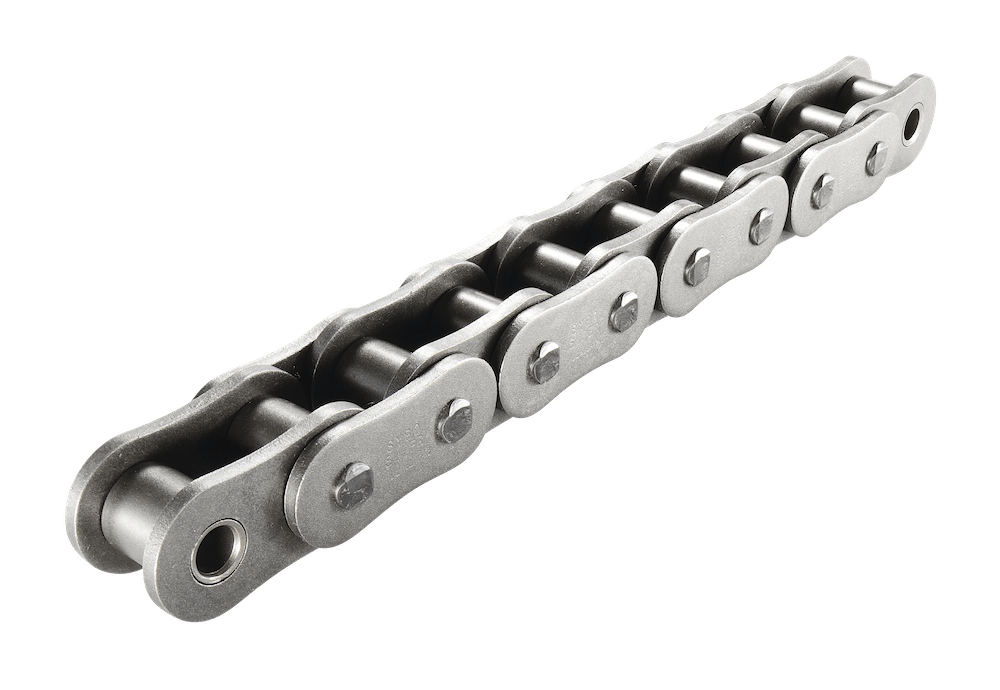

“SUP”タイプは標準ローラーチエンよりプレート形状をピッチ方向に長く設計し、ピン材に高靭性な合金鋼を使用し、四方ガシメすることで、疲労強度と破断強度を向上させ、衝撃荷重の吸収に効果を発揮します。
高い引張強さと許容張力、加えて高い衝撃吸収性が求められる用途に適した高強度ローラーチエンです。
| SY Chain No. | Dimension - mm | Average Tensile Strength |
Maximum Allowable Load |
Average Chain Weight |
||||||||||

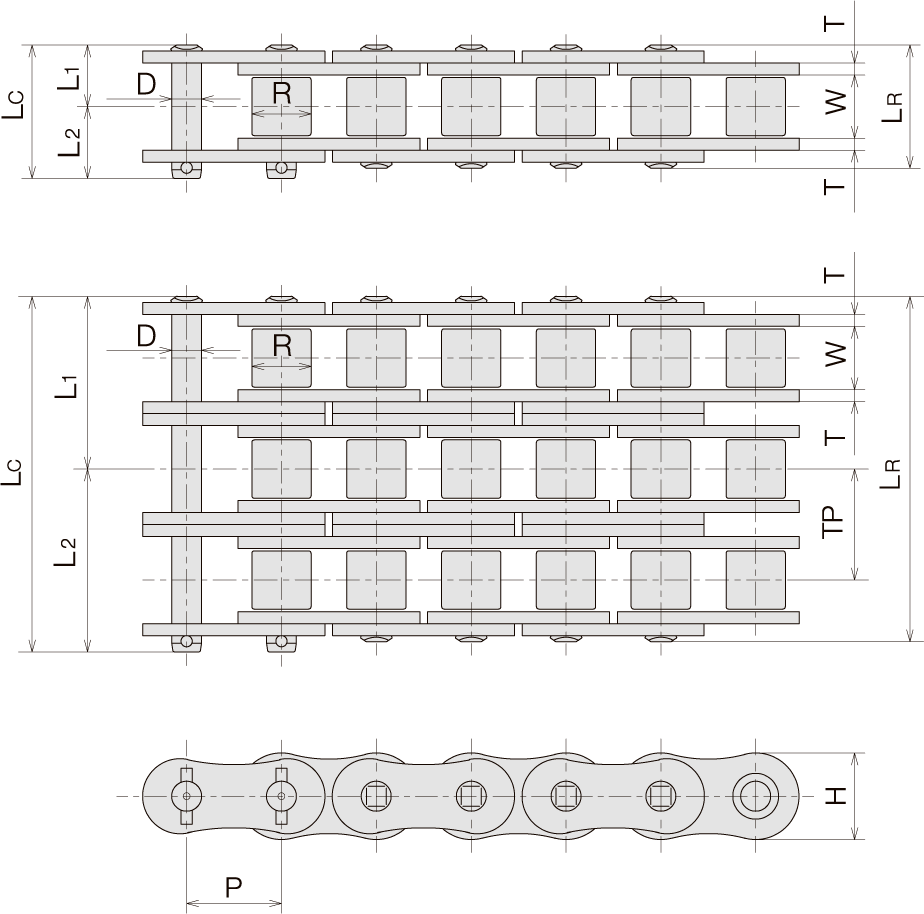

| Pitch | Roller | Pin | Plate | Trans. Pitch |
||||||||||
| Width | Dia. | Dia. | Length | Height | Thickness | |||||||||
| P | W | R | D | LR | LC | L1 | L2 | H | T | KN | KN | kg/m | ||
| SY 80-1 SUP | 25.40 | 15.88 | 15.88 | 7.93 | 32.6 | 35.5 | 16.3 | 19.2 | 24.1 | 3.2 | - | 84.30 | 18.60 | 2.81 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY 80-2 SUP | 62.0 | 64.9 | 31.0 | 33.9 | 29.3 | 169.00 | 31.60 | 5.63 | ||||||
| SY 80-3 SUP | 91.3 | 94.2 | 45.7 | 48.5 | 253.00 | 46.50 | 8.41 | |||||||
| SY 100-1 SUP | 31.75 | 19.05 | 19.05 | 9.53 | 39.8 | 43.2 | 19.9 | 23.3 | 30.1 | 4.0 | - | 127.00 | 30.40 | 4.26 |
| SY 100-2 SUP | 75.4 | 79.0 | 37.7 | 41.3 | 35.8 | 254.00 | 51.70 | 8.38 | ||||||
| SY 100-3 SUP | 111.2 | 114.8 | 55.6 | 59.2 | 381.00 | 76.00 | 12.57 | |||||||
| SY 120-1 SUP | 38.10 | 25.40 | 22.23 | 11.10 | 49.7 | 53.7 | 24.9 | 28.8 | 36.2 | 4.8 | - | 186.00 | 39.20 | 6.30 |
| SY 120-2 SUP | 95.4 | 99.4 | 47.7 | 51.7 | 45.4 | 372.00 | 66.60 | 12.44 | ||||||
| SY 120-3 SUP | 140.8 | 144.8 | 70.4 | 74.4 | 558.00 | 98.00 | 18.65 | |||||||
| SY 140-1 SUP | 44.45 | 25.40 | 25.40 | 12.70 | 54.0 | 58.3 | 27.0 | 31.3 | 42.2 | 5.6 | - | 245.00 | 53.90 | 8.04 |
| SY 140-2 SUP | 103.3 | 107.6 | 51.7 | 55.9 | 48.9 | 490.00 | 91.60 | 15.92 | ||||||
| SY 140-3 SUP | 152.2 | 156.5 | 76.1 | 80.4 | 735.00 | 135.00 | 23.84 | |||||||
| SY 160-1 SUP | 50.80 | 31.75 | 28.58 | 14.28 | 64.4 | 69.0 | 32.2 | 36.8 | 48.2 | 6.4 | - | 314.00 | 70.60 | 10.8 |
| SY 160-2 SUP | 123.2 | 127.8 | 61.6 | 66.2 | 58.5 | 628.00 | 120.00 | 21.44 | ||||||
| SY 160-3 SUP | 181.7 | 186.3 | 90.9 | 95.4 | 942.00 | 177.00 | 32.10 | |||||||
| SY 200-1 SUP | 63.50 | 38.10 | 39.67 | 19.83 | 78.6 | 86.2 | 39.3 | 46.9 | 60.3 | 8.0 | - | 490.00 | 94.10 | 17.6 |
| SY 200-2 SUP | 150.6 | 158.2 | 75.3 | 82.9 | 71.6 | 980.00 | 160.00 | 34.91 | ||||||
| SY 200-3 SUP | 222.2 | 229.8 | 111.1 | 118.7 | 1,470.00 | 235.00 | 52.44 | |||||||
| SY 240-1 SUP | 76.20 | 47.63 | 47.63 | 23.78 | 96.4 | 103.4 | 48.2 | 55.2 | 72.4 | 9.5 | - | 726.00 | 132.00 | 25.6 |
| SY 240-2 SUP | 272.0 | 279.0 | 136.0 | 143.0 | 87.8 | 1,452.00 | 224.00 | 50.88 | ||||||
| SY 240-3 SUP | 359.8 | 366.8 | 179.9 | 186.9 | 2,178.00 | 330.00 | 76.12 | |||||||
SUPタイプの継手リンクは軽いしばりばめ式になります。SUPタイプ多列チェーンの中間プレートは軽いしまりばめ構造です。SUPタイプ多列チェーンの継手部中間プレートはBCLタイプです。オフセットリンクはありません。コッターチェーンも製作可能です。お問合せください。SUPタイプの単列・多列チェーンは標準チェーン用スプロケットが使用できます。
