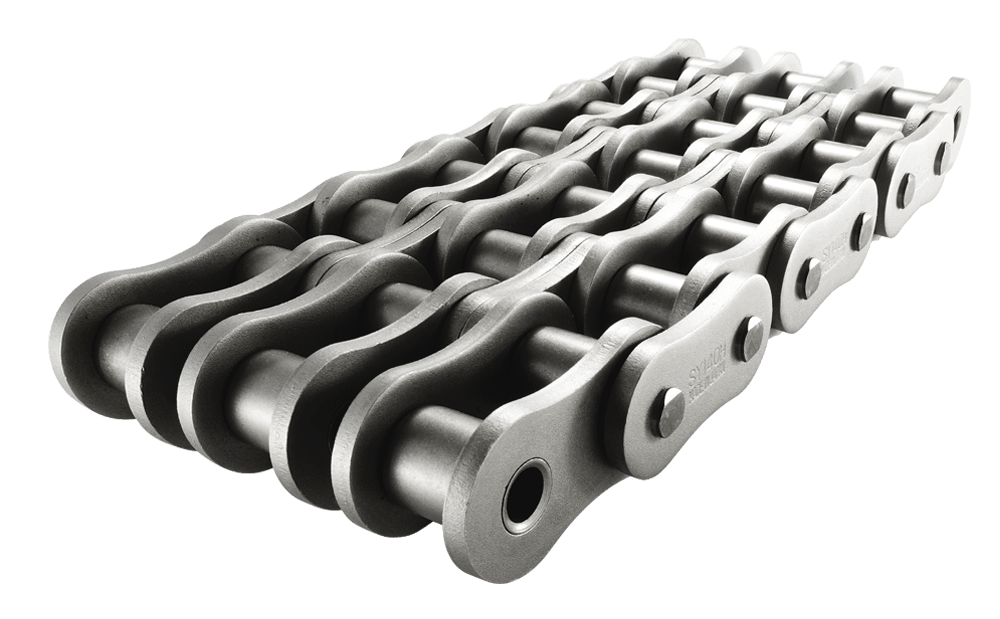

HHeavy Roller Chain
ANSI｜Single Pitch｜Heavy Duty
“H”タイプは標準ローラーチエンよりプレートの厚みを1サイズ大きくすることで、標準ローラーチエンより破断強度を向上させており、より大きな引張強さが求められる用途に適した高強度のローラーチエンです。
“H”タイプは1列ローラーチエンのスプロケットが使用できます。

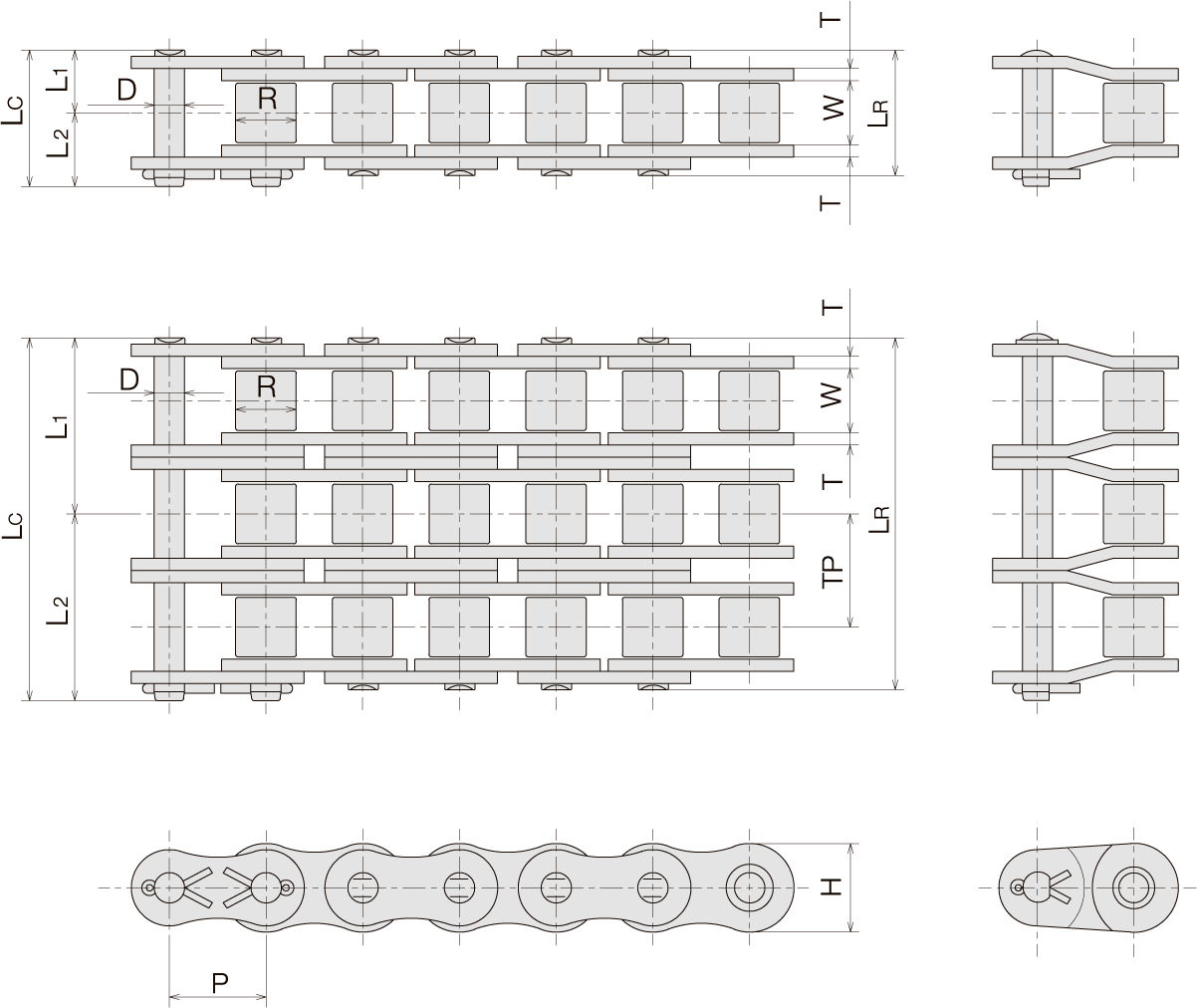

| SY Chain No. | Dimension - mm | Average Tensile Strength |
Maximum Allowable Load |
Average Chain Weight |
||||||||||
| Pitch | Roller | Pin | Plate | Trans. Pitch |
||||||||||
| Width | Dia. | Dia. | Length | Height | Thickness | |||||||||
| P | W | R | D | LR | LC | L1 | L2 | H | T | TP | KN | KN | kg/m | |
| SY 50-1 H | 15.875 | 9.53 | 10.16 | 5.08 | 21.9 | 23.6 | 11.0 | 12.6 | 14.6 | 2.4 | - | 36.30 | 7.22 | 1.20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SY 50-2 H | 41.7 | 43.5 | 20.9 | 22.6 | 19.8 | 72.60 | 10.70 | 2.40 | ||||||
| SY 50-3 H | 61.5 | 63.2 | 30.8 | 32.4 | 108.90 | 15.70 | 3.60 | |||||||
| SY 60-1 H | 19.05 | 12.70 | 11.91 | 5.95 | 28.8 | 31.0 | 14.4 | 16.6 | 17.5 | 3.2 | - | 54.90 | 10.70 | 1.80 |
| SY 60-2 H | 54.7 | 57.0 | 27.4 | 29.6 | 26.1 | 110.00 | 15.20 | 3.59 | ||||||
| SY 60-3 H | 80.6 | 83.1 | 40.3 | 42.8 | 165.00 | 22.30 | 5.39 | |||||||
| SY 80-1 H | 25.40 | 15.88 | 15.88 | 7.93 | 36.4 | 38.8 | 17.8 | 21.0 | 23.4 | 4.0 | - | 90.20 | 18.40 | 2.81 |
| SY 80-2 H | 68.4 | 71.3 | 34.2 | 37.1 | 32.6 | 180.00 | 25.80 | 5.54 | ||||||
| SY 80-3 H | 101.0 | 104.0 | 50.5 | 53.5 | 271.00 | 38.00 | 8.26 | |||||||
| SY 100-1 H | 31.75 | 19.05 | 19.05 | 9.53 | 42.4 | 46.0 | 21.2 | 24.8 | 29.3 | 4.8 | - | 137.00 | 28.30 | 4.14 |
| SY 100-2 H | 81.6 | 85.0 | 40.8 | 44.2 | 39.1 | 274.00 | 39.10 | 8.20 | ||||||
| SY 100-3 H | 120.7 | 124.4 | 60.4 | 64.0 | 414.00 | 57.50 | 12.26 | |||||||
| SY 120-1 H | 38.10 | 25.40 | 22.23 | 11.10 | 52.8 | 57.2 | 26.4 | 30.8 | 35.1 | 5.6 | - | 186.00 | 38.00 | 5.83 |
| SY 120-2 H | 102.0 | 106.1 | 51.0 | 55.1 | 48.9 | 372.00 | 53.40 | 11.56 | ||||||
| SY 120-3 H | 150.8 | 155.2 | 75.4 | 79.8 | 558.00 | 78.50 | 17.29 | |||||||
| SY 140-1 H | 44.45 | 25.40 | 25.40 | 12.70 | 57.2 | 61.9 | 28.6 | 33.3 | 40.9 | 6.4 | - | 241.00 | 50.30 | 8.41 |
| SY 140-2 H | 109.4 | 114.0 | 54.7 | 59.3 | 52.2 | 482.00 | 70.00 | 16.59 | ||||||
| SY 140-3 H | 161.8 | 166.4 | 80.9 | 85.5 | 723.00 | 103.00 | 24.77 | |||||||
| SY 160-1 H | 50.80 | 31.75 | 28.58 | 14.28 | 67.9 | 73.1 | 34.0 | 39.1 | 46.7 | 7.2 | - | 306.00 | 66.30 | 10.86 |
| SY 160-2 H | 129.8 | 134.9 | 64.9 | 70.0 | 61.9 | 612.00 | 93.30 | 21.21 | ||||||
| SY 160-3 H | 191.8 | 196.8 | 95.9 | 100.9 | 918.00 | 137.00 | 31.54 | |||||||
| SY 180-1 H | 57.15 | 35.70 | 35.70 | 17.45 | 75.6 | 81.5 | 37.8 | 43.7 | 52.5 | 8.0 | - | 373.00 | 70.60 | 15.18 |
| SY 180-2 H | 144.2 | 149.8 | 72.1 | 77.7 | 68.6 | 746.00 | 102.00 | 31.06 | ||||||
| SY 180-3 H | 212.8 | 218.7 | 106.4 | 112.3 | 1,119.00 | 149.00 | 44.94 | |||||||
| SY 200-1 H | 63.50 | 38.10 | 39.67 | 19.83 | 84.8 | 93.4 | 42.4 | 51.0 | 59.8 | 9.5 | - | 520.00 | 82.30 | 17.85 |
| SY 200-2 H | 163.1 | 172.0 | 81.6 | 90.4 | 78.3 | 1,040.00 | 127.00 | 35.20 | ||||||
| SY 200-3 H | 241.4 | 250.3 | 120.7 | 129.6 | 1,560.00 | 186.00 | 62.53 | |||||||
| SY 240-1 H | 76.20 | 47.63 | 47.63 | 23.78 | 109.8 | 118.2 | 54.9 | 63.3 | 72.4 | 12.7 | - | 726.00 | 112.80 | 32.29 |
| SY 240-2 H | 211.0 | 219.4 | 105.5 | 113.9 | 101.2 | 1,452.00 | 173.00 | 62.06 | ||||||
| SY 240-3 H | 312.2 | 320.6 | 156.1 | 164.5 | 2,178.00 | 255.00 | 91.82 | |||||||
50 H、60 H、80 H 1列、80 H 2列の継手リンクはクリップ式です。200 H 以上の継手リンクは全て通しSピン式です。Hタイプの単列チェーンは標準チェーン用スプロケットが使用できます。Hタイプの多列チェーンは標準チェーン用スプロケットが使用できません。1ピッチオフセットリンクをご使用の場合の最大許容荷重は上記の65%になります。
